Die MKBMS 15-24S_120A BMS-Platine ist eine voll funktionsfähige Lithium-Ionen-Batterieschutzplatine mit passivem Ausgleich. Der Dauerstrom kann bis zu 120 A erreichen. Sie unterstützt Überladeschutz, Überladungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz usw. Umfassende Bewertung von E-Bikes, E-Skateboards, Elektromotorrädern, E-Scootern, elektrischen Balance-Autos und anderen Bereichen. Parameter: Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Bei Verwendung des Lade- und Entladeanschlusses den P- trennen) Batterietyp: Li-Ionen-Batterie (Standardspannung 3,7 V) Balance-Methode: passive Balance Anzahl der Batteriestränge: 15S-24S Überladespannung: 4,25 V Überladewiederherstellungsspannung: 4,15 V Überentladungsschwelle: 2,8 V Überentladungsauslösung: 3,0 V Passive Ausgleichs-Einschaltspannung: 4,125 V Ladestrom: 80A Entladestrom: 120A Ladeüberstrom: 200A Entladeüberstrom: 480A Ladeschutztemperatur: 50°C Ladewiederherstellungstemperatur: <45 °C Entladeschutztemperatur: 70°C Entladerückgewinnungstemperatur: <60°C Größe: 140*66*16mm Detaillierte Parameter finden Sie in der „15-24S BMS-Parametertabelle“. Besonderheit: Balance-Funktion, vollständig aktivieren die Batteriekapazität Keine Parameteranpassung nötig, die Bedienung ist einfacher Metallkühlkörper, stabilere Leistung Mit der verriegelbaren Kabelanordnung ist die Verkabelung sicherer Funktion: Überladeschutz Überentladungsschutz Überstromschutz Kurzschlussschutz Temperaturkontrollschutz Ausgewogener Schutz Statischer Schutz Lasterkennungsfunktion Anwendung : Elektrisches Skateboard Elektrofahrrad Intelligentes Balance-Auto Elektroroller Gabelstapler Auto reinigen Sightseeing-Auto Energiespeicher Stromversorgung für den Außenbereich Versandliste: 1X MKBMS Li-Ionen-BMS-Platine 1X GH2.0 Einzelkopf-P-Linie (mit Schnalle) Betriebliche Angelegenheiten: bitte achten Sie bei der Verdrahtung auf die korrekte Verdrahtungsreihenfolge. Bitte ordnen Sie die Zeilen der Reihenfolge B0-B12, B13-B24 an. Wenn die Batterie vollständig geladen ist, erreicht die Spannung maximal 100 V. Es besteht die Gefahr eines Stromschlags, achten Sie daher bitte auf den Schutz.

Lesen Sie Mehr Weniger

Das MKBMS 4S-24S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-24S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-24S Serienanzahl: 4-24S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 110*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-24s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen : Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einräder ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt : 1 * MKBMS 4S-24S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 12P Leitung 1 * GH2.0 Einzelkopf 13P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B12, B13-B24 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 24 s kompatibel, was bei voller Ladung über 100 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus. Schaltplan: 4S: 24S:

Lesen Sie Mehr Weniger

Beschreiben: Das MKBMS 4S-30S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-30S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Adapterplatine: https://shorturl.at/bhjTY Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-30S Serienanzahl: 4-30S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 130*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-30s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen: Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einrädrige elektrische Skateboards ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt: 1 * MKBMS 4S-30S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 15P Linie 1 * GH2.0 Einzelkopf 16P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT30- oder XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B15, B16-B30 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 30 s kompatibel, was bei voller Ladung über 5 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus.

Lesen Sie Mehr Weniger

MAXKGO-SS BMS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist eine voll ausgestattete Batterieschutzplatine für Elektromotorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die werkseitige Standardeinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Firmware- und Software-Repositories sind auf unserer Github-Seite verfügbar.  Wenn Sie ein BMS mit mehr Serien benötigen, ist 24S BMS möglicherweise eine gute Wahl. Weitere Informationen: https://bit.ly/3LQcl5S Produktparameter: Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V - 52 V Ladestrom: ≤ 10 A Abs. Max. Batteriespannung: 60V Minimale Betriebsspannung: 14V Dauerladestrom: 10A Es wird empfohlen, 8A ohne Schale nicht zu überschreiten Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤70A Entladespannung: 24 V - 52 V Überentladungsschutz—— Überentladungserkennungsspannung: 0-5 V Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladeschutz mit Überstromauslöser Bedingung: ohne Last Kurzschlussschutz-- Kurzschlusserkennungsspannung: Kurzschluss der externen Last Verzögerung bei der Kurzschlusserkennung: 320 µs Kurzschlussschutzauslösung: ohne Last Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperaturbereich: -20℃—+80℃ Lagertemperaturbereich: -20℃—+100℃ Eigenverbrauch-- Arbeitsstrom: ≤40mA Ruhestrom: ≤100uA Beschreibung der Hauptfunktionen ——Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale- Kompaktes Layout und Mini Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung. Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit Spannungsmessungen für Last, Ladegerät und Akkupack Bidirektionale Stromüberwachung SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung Ladegerät-Erkennungsschaltung Integrierte Vorladeschaltung Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse Summer und Status-LED Sicherheit: Konfigurierbare Unter-/Übertemperaturabschaltungen für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Transientenspannungsunterdrückung an allen Eingängen Sekundärsicherung aller Balancekanäle, USB-Anschluss und Netzteil Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Lieferinhalt-- 12s All-in-One-BMS-Board mit Shell: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine (mit Aluminiumgehäuse) 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 Einzelkopf-5P-Kabel 1 * GH1.25-5P zur Dupont-Linie 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board mit Gehäusegröße und -gewicht -- Größe: 89 x 40 x 20,8 mm Nettogewicht: 106,5 g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 303,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 380g 12s All-in-One-BMS-Board ohne Hülle: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine 1*2,0 MM Überbrückungskappe 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board ohne Gehäusegröße und -gewicht – Größe: 84 x 35 x 20 mm Nettogewicht: 65g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 126,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 230g Schaltplan 6 bis 12 Jahre 8 bis 12 Sekunden 12er-12er 12s-12s-Schaltplan nur zum Laden 12s-12s ohne Aluminiumschale Sollten Sie weitere Diagramme für andere Baureihen benötigen, kontaktieren Sie uns bitte!

Lesen Sie Mehr Weniger

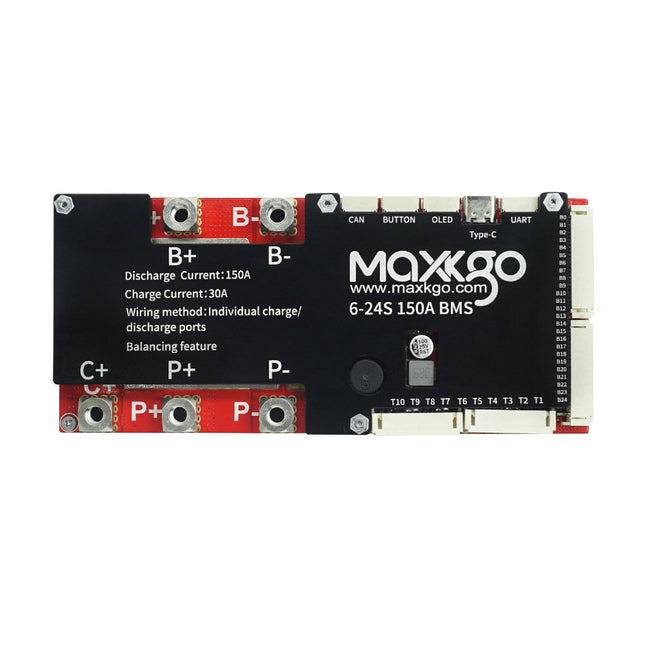

Firmware & software repositories are available click here： MAXKGO MAXKGO BMS User Manual:MAXKGO Remark: Only Support 6S-28S 12A Smart Only Charge BMS and 6S-24S 150A Smart BMS Maxkgo-BMS Privacy Policy (1)Maxkgo-BMS User Protocol (1) Package Included:  1* MKBMS 6S-24S Smart Bluetooch VESC BMS Board(With aluminum shell) 1* Bluetooth module 1* UART module 1* 1.3 inch OLED display LCD screen module 1* 12MM 3-6V key switch 1* GH1.5 single head 5P line 1* GH1.25-5P to Dupont line 1* PH2.0 single head 13P line 1* PH2.0 single head 12P line 1* PH2.0 single head 8P line Operation Notes: Please ensure the correctness of the wiring sequence, from B0-B12, B13-B24, the voltage increases from low to high in sequence. 1. This BMS is compatible with battery packs up to 24s, which is over 102V when fully charged. Electric shocks from high voltage may cause serious injury.Please pay attention to safety when using.

Lesen Sie Mehr Weniger

Firmware & software repositories are available click here： MAXKGO MAXKGO BMS User Manual:MAXKGO Maxkgo-BMS Privacy Policy (1)Maxkgo-BMS User Protocol (1) Remark:Only Support 6S-28S 12A Smart Only Charge BMS and 6S-24S 150A Smart BMS Specs: ●Type:Smart Charge only ●Cell Chemistry: Li-ion/LiFePO4 ●Number of Battery Strings: 6S-28S ●Charge Current: 12A ●Single cell voltage Sdetection range: 2v-5v,error value:±2mV ●Balance: 28mA@4.2V,Passive balance ●connector:XT30/XT60 ●Short Circuit Protection:Support. ●Bluetooth Function:with Bluetooth ,Support for Android  ●Temperature detection:-30～125℃. ●Voltage support range: 15V-118V ●Abs. Max battery voltage: 120V ●Shutdown Consumption: <80uA ●Quantity of Temperature Detection: 4 Pcs(NTC) ●SoC estimation accuracy:Error:8%(operating conditions). ●Operating power consumption:<40mA(UART/CAN). ●Standby power consumption:<100uA. ●Charge protection Temp: 0°C~100°C ●Charge Temp Reset: 0°C~100°C ●Recommended Working Temp:-20°C~+75°C ●Size: 112.17*33.7*12.8mm Notice:The Each S voltage can only be set to a maximum of 4.2V for 28S battery pack Package Included: 1* MKBMS 6S-28S 12A Smart Only Charge Board(With aluminum shell) 1* Bluetooth module 1* UART module 1* 1.3 inch OLED display LCD screen module 1* 12MM 3-6V key switch 1* GH1.5 single head 5P line 1* GH1.25-5P to Dupont line 1* PH2.0 single head 15P line 1* PH2.0 single head 14P line 1* PH2.0 single head 8P line Wiring Diagram Operation Notes: Please ensure the correctness of the wiring sequence, from B0-B15, B16-B28, the voltage increases from low to high in sequence. This BMS is compatible with battery packs up to 28s, which is over 118V when fully charged. Electric shocks from high voltage may cause serious injury.Please pay attention to safety when using. This device can only be used for charging to reduce the risk of overcharging, but cannot prevent Discharge over-current, short circuit, and over-discharge.

Lesen Sie Mehr Weniger

Produktbeschreibung-- Ladestrom: <60A Entladestrom: < 150A Innenwiderstand: ≤15mΩ Ladespannung: Anzahl der Li-Ionen-Akkus in Reihenschaltung x 4,2 V Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Wenn Sie zum Laden und Entladen denselben Anschluss verwenden, trennen Sie den Stecker vom Stromnetz) Überladeschutz—— Erkennungsspannung: 4,25 ± 0,025 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 4,15 ± 0,05 V Überentladungsspannungsschutz—— Erkennungsspannung: 2,75 ± 0,1 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 3,0 ± 0,1 V Ausgeglichene Spannung—— Erkennungsspannung: 4,15 ± 0,025 V Erkennungsverzögerung: 100 ± 50 MS Ausgleichsstrom: 42±5MA Überentladestromschutz—— Erkennungsspannung: 50±15MV Erkennungsverzögerung: 1000 ± 500 MS Stromschutz: 300±50A 450±50A 600±60A Kurzschlussschutz-- Auslösebedingung: externer Kurzschluss Erkennungsverzögerung: 300 µs Freigabebedingung: Trennen der Last Temperaturkontrollschutz—— Übertemperaturschutz beim Laden und Entladen: 55 °C. Lade- und Entladetemperatur bei hoher Temperatur: 75 °C. Freigabebedingung: Bei normaler Betriebstemperatur Eigenverbrauch-- Arbeitsstromverbrauch: <35UA Stromverbrauch bei Überentladung (Ruhezustand): <10UA Betriebstemperaturbereich: -30°~+80°C Produktmerkmale-- Überladeschutz Überentladungsschutz Überstromschutz Ausgewogener Schutz Temperaturkontrollschutz Geeignet für 8-14S Akkus Größe: 121 * 50 * 12,8 mm Nettogewicht: 244g Gewicht: 331,5 g Paket: 1 * PCBA-Platine 1 * HY2.0 Einzelkopf 15P Leitung Schaltplan

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68 11 und wird über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten Boards unterschiedlicher Größe verbunden.   BMS-Funktion —— Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.   LTC6211 12S Slave- Funktionen —— 1. Eine Leiterplatte aus Aluminiumlegierung, bessere Wärmeableitungswirkung . 2. Kompatibel mit MKBMS und ENNOID BMS . 3. Füllstandsüberwachung von 5–12 Zellen pro Platine. 4. 1+4 Temperatursensoren pro Slave. 5. Eigenstromversorgung durch die überwachten Zellen. 6. Extrem niedriger Stromverbrauch, Ruhemodus = 6 uA . 7. Es kann über die ISOSPI-Schnittstelle mit mehreren Slave-Boards verbunden werden, um ein integriertes Board zu bilden 8. Daisychain Master ISOSPI-Kommunikation 9. 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb 10. 33 Ohm Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen 11.Skalierbar und isoliert 1000 VDC+ 12.Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps)   *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 Temperatursensoren sind nicht in den Paketlisten bedeutet aber eine Schnittstelle zum Anschluss von maximal 4 Temperatursensoren .     Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 23S: 2 x LTC6811-12S: 12S + 11S (optimal)   MKBMS-Überwachungspaket 27S: 3 x LTC6811-12S: 9S + 9S + 9S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 29S: 3 x LTC6811-12S: 10S + 10S + 9S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 30S: 3 x LTC6811-12S: 10S + 10S + 10S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 35S: 3 x LTC6811-12S: 12S+12S+11S (Gut) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S     MKBMS- Funktionen : 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz . 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Vor Ort programmierbar 6. Berechnung der Stromgrenze 7. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 8. Drift Ladezustand 9. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 10. Integration mit anderen Geräten 11. Mehrere in Reihe geschaltete BMS-Einheiten 1 2 . Aktuelle Sensorunterstützung 13. Isolierung von der Fehlererkennung 14. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 15. Software zur Datenerfassung und Programmierung   MKBMS kann in drei Aspekte unterteilt werden: Automobil, Industrie, Konsum: 1. Elektrische Fahrzeuge 2. Elektrischer Streifenwagen 3. Panorama-Sightseeing-Auto 4. Handhabungsroboter 5. Automatischer Gabelstapler 6. Elektrisches Zweirad 7. AGV-Gabelstapler 8. Sightseeing-Auto 9. Elektrisches Dreirad 10. Fahrzeuge der Elektromobilität 11. Wohnmobil 12. Solar-Straßenlaterne 13. Energiespeicher für den Außenbereich 14. Energiespeicherausrüstung für den Heimgebrauch 15. Roboter usw.       Versandliste:   LTC6811-12S-AL V1.2 Slave-Board -Paket ——   1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 2X GH1.25 Doppelkopf 2P gleichsinnige Leitung 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter   LV-Masterboard + 12S-Slaveboard-Paket —— 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X Schalter 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 2X GH1.25 Doppelkopf 2P gleichsinnige Leitung 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC6812 und wird über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten Boards unterschiedlicher Größe verbunden. MK BMS-Funktion —— Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. LTC621 2 15 S Slave-Board- Funktionen —— 1. Leiterplatte aus Aluminiumlegierung, bessere Wärmeableitung. 2. Kompatibel mit MKBMS und ENNOID BMS. 3. Überwachung des Zellniveaus von 5–15 Zellen pro Platine. 4. 1+8 Temperatursensoren pro Slave. 5. Eigenstromversorgung durch die überwachten Zellen. 6. Extrem niedriger Stromverbrauch, Ruhemodus = 6 uA. 7. Es kann über die ISOSPI-Schnittstelle mit mehreren Slave-Boards verbunden werden, um ein integriertes Board zu bilden 8. Daisychain Master / Slave ISOSPI-Kommunikation 9. 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb 10. 33 Ohm Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen 11. Skalierbar und isoliert 1000 VDC+ 12. Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 8 Temperatursensoren sind nicht in den Paketlisten bedeutet aber eine Schnittstelle zum Anschluss von maximal 8 Temperatursensoren.     Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 25S: 2 x LTC6812-15S: 13S +12S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 27S: 2 x LTC6812-15S: 13S + 14S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 29S: 2 x LTC6812-15S: 14S + 15S (Zwei Slaves teilweise geladen) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S MKBMS Funktionen : Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. Wärmemanagement: Überhitzungs- und Untertemperaturschutz. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat Intelligenter Batterieausgleich: Passiver Ausgleich Vor Ort programmierbar Berechnung der Stromgrenze Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten Drift des Ladezustands Zuverlässigkeit, Geschwindigkeit und Genauigkeit Integration mit anderen Geräten Mehrere in Reihe geschaltete BMS-Einheiten Aktuelle Sensorunterstützung Isolierung von der Fehlererkennung Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker Software zur Datenerfassung und Programmierung MKBMS kann in drei Aspekte unterteilt werden: Automobil, Industrie, Konsum: Elektrische Fahrzeuge Elektrischer Streifenwagen Panorama-Sightseeing-Auto Handhabungsroboter Automatischer Gabelstapler Elektrisches Zweirad AGV-Gabelstapler Sightseeing-Auto Elektrisches Dreirad Fahrzeuge der Elektromobilität Wohnmobil Solar-Straßenlaterne Energiespeicher für den Außenbereich Energiespeicherausrüstung für den Heimgebrauch Roboter usw. Versandliste: LTC6812-15S Slave-Board-Paket—— 1X PCBA-Platine LTC6812-15S Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 2X HY2.0 Einzelkopf 8P-Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter Spezifikation Größe: 100 x 60 mm Nettogewicht: 31,8 g Paketgröße: 140 x 110 x 50 mm Paketgewicht: 120g Äußere Verpackungsgröße: 160 x 120 x 75 mm Gewicht der Außenverpackung: 240 g

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 400 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Vielleicht benötigen Sie weitere MKBMS-Optionen: https://bit.ly/3xR2DJS Funktionen des MKBMS-Slave-Boards: Die MKBMS-Slave-Platine besteht aus einer Aluminium-Grundplatte, die eine bessere Wärmeableitung bietet. Skalierbar und isoliert 1000 VDC+ Kompatibel mit MKBMS-Masterboards Überwachung von 5 bis 18 Zellebenen pro Platine Daisychain Master/Slave ISOSPI-Kommunikation Parameter vollständig programmierbar über eine benutzerfreundliche grafische Benutzeroberfläche 33-Ohm-Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen Eigenversorgung durch überwachte Zellen 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb Besonders niedriger Stromverbrauch (Ruhemodus = 6 µA) Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) Variante: LTC6813: Bis zu 18 Zellen Spannungsüberwachung und 1+8 Temperatursensoren* pro Slave *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 oder 8 Temperatursensoren sind nicht in den Paketlisten enthalten bedeutet aber eine Schnittstelle zum Anschluss von maximal 8 Temperatursensoren.   MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. LTC6813-18S  Paket 1X PCBA-Platine LTC6813-18S V1.4 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 6P Leitung 1X HY2.0 Einzelkopf 13P Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter

Lesen Sie Mehr Weniger

MKBMS-SS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist ein voll ausgestattetes BMS für elektrische Motorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die Werkseinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Produktparameter: * Anwendbare Batterie Empfohlene Serienzelle: 13S-24S Betriebsbereich der Zellspannung: 2 V – 5 V * Aufladung Ladespannung: 48 V – 104 V Ladestrom: ≤12A Minimale Betriebsspannung: 28V Abs. Max. Batteriespannung: 120V * Entladung Kontinuierlicher Entladestrom: ≤70A Entladespannung: 48V-104V * Überladeschutz Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. * Überentladungsschutz Überentladungserkennungsspannung: 0-5 V Überentladungsfreigabespannung: 0-5 V * Überstromschutz Verzögerung bei Überstromerkennung: ≥4 ms Entladeschutz mit Überstromauslöser Bedingung: ohne Last * Kurzschlussschutz Kurzschlusserkennungsspannung: Kurzschluss der externen Last Verzögerung bei der Kurzschlusserkennung: 320 µs Kurzschlussschutzauslösung: ohne Last * Temperaturschutz Temperaturschutz: -20℃—+120℃ Arbeitstemperaturbereich: -20℃—+80℃ Lagertemperaturbereich: -20℃—+100℃ Ausgleichsstrom: 50 mA bei 4,2 V * Eigenverbrauch Arbeitsstrom: ≤40mA Ruhestrom: ≤100uA Beschreibung der Hauptfunktionen ——Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.   Merkmale- Kompaktes Layout und Mini Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung. Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit Spannungsmessungen für Last, Ladegerät und Akkupack Bidirektionale Stromüberwachung SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung Ladegerät-Erkennungsschaltung Integrierte Vorladeschaltung Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse Summer und Status-LED   Lieferinhalt-- 24s All-in-One-BMS-Board mit Shell-Version: 1 * PCBA MKBMS-SS-24S Hauptsteuerplatine (mit Aluminiumgehäuse) 2 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 12P Leitung 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 Einzelkopf-5P-Kabel 1 * GH1.25-5P zur Dupont-Linie 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich)   mit Shell-Version Größe & Gewicht -- Größe: 109 x 40 mm Nettogewicht: 126,7 g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 370,3 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 420g   24s All-in-One-BMS-Board ohne Shell-Version: 1 * PCBA MKBMS-SS-24S Hauptsteuerplatine 1*2,0 MM Überbrückungskappe 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich)   Ohne Shell Version Größe & Gewicht -- Größe: 104 x 35 x 20 mm Nettogewicht: 78g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 140g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 250g   Schaltplan 13–24 Sek. 18–24 Jahre Nur 24 Sekunden Gebühr Wenn Sie einen Schaltplan für eine andere Seriennummer benötigen, kontaktieren Sie uns bitte.

Lesen Sie Mehr Weniger

DC-DC-Abwärtsstromversorgungsmodul Spezifikationen Eingangsspannung: 9V-90V Die minimale Spannungsdifferenz zwischen der Eingangsspannung und der Ausgangsspannung beträgt 4 V (bei einer Ausgangsspannung von 5 V beträgt die Eingangsspannung 9–90 V Gleichstrom, und bei einer Ausgangsspannung von 12 V beträgt die Eingangsspannung 16–90 V Gleichstrom). Ausgangsspannung: 12V/5V Maximaler Ausgangsstrom: 3 A (das heißt, der konstante Stromwert beträgt 3 A, wenn die angepasste Spannung höher als 12 V ist, beträgt der Ausgangsstrom weniger als 3 A, die Leistung sollte 30 W nicht überschreiten, 12 V und 5 V können 3 A erreichen.) Typische Betriebsfrequenz: 140 KHz Hoher Wirkungsgrad: bis zu 95 % (je kleiner der Druckunterschied, desto höher der Wirkungsgrad) Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) Modulvolumen: 42*30*17mm Produktvorteile Frequenzreduzierung bei geringer Last, um die Effizienz bei geringer Last zu verbessern. Geringer Standby-Strom. Integrierter Übertemperatur-, Überstrom- und Ausgangskurzschlussschutz. Eingebauter Sanftanlauf. Konstante Spannung und konstanter Stromausgang. Anweisungen 1. Verbinden Sie zuerst die Verbindungsleitung zwischen dem Modul und der Stromversorgung und schalten Sie es dann ein. (Wenn der Eingangsanschluss mit Strom verbunden ist, besteht die Gefahr von Funkenbildung, insbesondere wenn die Eingangsspannung hoch ist. Das Pad des Moduls kann sogar durchbrennen.) 2. Nachdem Sie ein geeignetes Netzteil ausgewählt haben, messen Sie mit einem Multimeter oder Voltmeter, ob die Ausgangsspannung des Moduls mit der vom Gerät benötigten Spannung übereinstimmt. 3. Schließen Sie elektrische Geräte oder (Last) an den Ausgang des Moduls an. Paketliste 1x DC-DC-Step-Down-Stromversorgungsmodul MKBMS LV Master Mini PCBA-Platine Versandliste MKBMS LV Master Mini-Paket 1X PCBA-Platine MKBMS LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X Schalter
