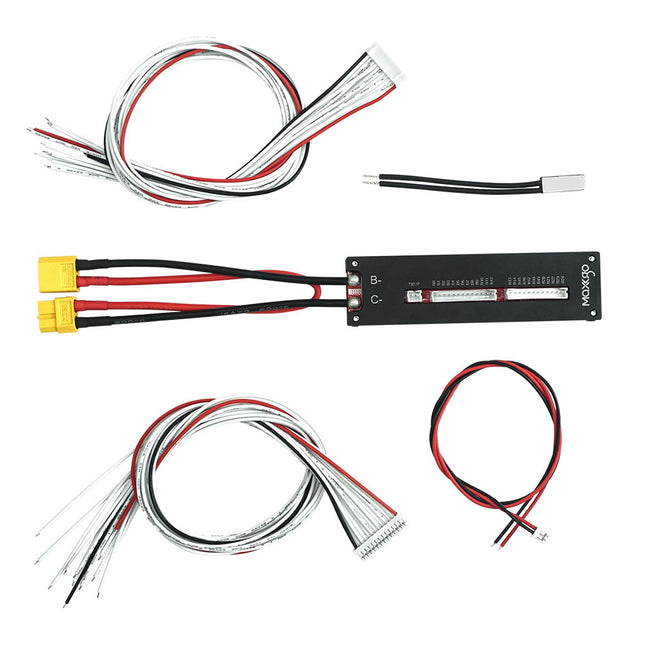

Das MKBMS 4S-24S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-24S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-24S Serienanzahl: 4-24S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 110*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-24s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen : Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einräder ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt : 1 * MKBMS 4S-24S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 12P Leitung 1 * GH2.0 Einzelkopf 13P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B12, B13-B24 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 24 s kompatibel, was bei voller Ladung über 100 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus. Schaltplan: 4S: 24S:

Lesen Sie Mehr Weniger

Beschreiben: Das MKBMS 4S-30S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-30S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Adapterplatine: https://shorturl.at/bhjTY Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-30S Serienanzahl: 4-30S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 130*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-30s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen: Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einrädrige elektrische Skateboards ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt: 1 * MKBMS 4S-30S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 15P Linie 1 * GH2.0 Einzelkopf 16P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT30- oder XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B15, B16-B30 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 30 s kompatibel, was bei voller Ladung über 5 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus.

Lesen Sie Mehr Weniger

Produktbeschreibung-- Ladestrom: ≤10A Entladestrom: 30A Innenwiderstand: ≤15mΩ Ladespannung: Die Anzahl der in Reihe geschalteten Lithium-Ionen-Akkus x 4,2 V. Verkabelung: Gleicher Port Überladeschutz—— Erkennungsspannung: 4,25 ± 0,025 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 4,15 ± 0,05 V Überentladungsspannungsschutz—— Erkennungsspannung: 2,75 ± 0,1 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 3,0 ± 0,1 V Ausgeglichene Spannung—— Erkennungsspannung: 4,15 ± 0,025 V Erkennungsverzögerung: 100 ± 50 MS Ausgleichsstrom: 42±5MA Überentladestromschutz—— Erkennungsspannung: 50±15MV Erkennungsverzögerung: 1000 ± 500 MS Stromschutz: 50±8A Kurzschlussschutz-- Auslösebedingung: externer Kurzschluss Erkennungsverzögerung: 300 µs Freigabebedingung: Trennen der Last Temperaturkontrollschutz—— Übertemperaturschutz beim Laden und Entladen: 55 °C. Lade- und Entladetemperatur bei hoher Temperatur: 75 °C. Freigabebedingung: Bei normaler Betriebstemperatur Eigenverbrauch-- Arbeitsstromverbrauch: <35UA Stromverbrauch bei Überentladung (Ruhezustand): <10UA Betriebstemperaturbereich: -30°~+80°C Produktmerkmale-- Überladeschutz Überentladungsschutz Überstromschutz Ausgewogener Schutz Temperaturkontrollschutz Gilt für 4S-7S / 8S-14S Li-Ionen-Akku Paket-- 4S-7S: 1 * 4-7S BMS PCBA-Platine 1 * HY2.0 Einzelkopf 8P-Leitung Nettogewicht: 12,2 g Gewicht: 87 g Größe: 47,6 x 32 x 9,2 mm 8S-14S: 1 * 8-14S BMS PCBA- Platine 1 * HY2.0 Einzelkopf 7P-Leitung 1 * HY2.0 Einzelkopf 8P-Leitung Nettogewicht: 13,3 g Gewicht: 96 g Größe: 47,6 x 32 x 9,2 mm AUFMERKSAMKEIT-- 1. Es ist strengstens verboten, Ausgleichskabel in das BMS einzuführen, bevor die Batterien angeschlossen werden. Stellen Sie zunächst sicher, dass das Kabel richtig verlötet ist, und schließen Sie dann die BMS-Platine an. 2. Die Reihenfolge der Anschlusskabel für BMS: a. Vom dünnen schwarzen Ausgleichskabel bis zum Stern verbinden Sie das zweite Kabel (dünnes rotes Kabel) mit dem Pluspol der 1. Batterie. Verbinden Sie dann der Reihe nach die Pluspole aller Zellen bis zum letzten B+. b. Bitte stecken Sie den Stecker nicht direkt ein, nachdem das Kabel angeschlossen wurde. Messen Sie die Spannung zwischen jeweils zwei benachbarten Metallanschlüssen auf der Rückseite des Steckers. Bei einer ternären Polymerbatterie sollte die Spannung zwischen 3,0 und 4,2 V liegen, und die Spannung der Eisen-Lithium-Batterie sollte zwischen 2,0 und 3,6 V liegen. Die Spannung sollte zwischen 1,5 und 2,75 V liegen. c.Nachdem Sie bestätigt haben, dass die Verdrahtungsreihenfolge und die Spannung der Kabel korrekt sind, stecken Sie sie in die Buchse der Schutzplatine. Achtung: Die Kabel der verschiedenen Hersteller sind nicht universell einsetzbar, bitte achten Sie darauf die passenden Kabel zu verwenden. 3. Messen Sie nach Abschluss der Verkabelung, ob die Spannung der Batterien B+ und B- sowie die Spannung von B- und C- gleich sind. Wenn sie gleich sind, funktioniert die Schutzplatine normal und kann normal verwendet werden. Wenn sie nicht gleich sind, überprüfen Sie die Verkabelung erneut.

Lesen Sie Mehr Weniger

Produktbeschreibung-- Ladestrom: <60A Entladestrom: < 150A Innenwiderstand: ≤15mΩ Ladespannung: Anzahl der Li-Ionen-Akkus in Reihenschaltung x 4,2 V Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Wenn Sie zum Laden und Entladen denselben Anschluss verwenden, trennen Sie den Stecker vom Stromnetz) Überladeschutz—— Erkennungsspannung: 4,25 ± 0,025 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 4,15 ± 0,05 V Überentladungsspannungsschutz—— Erkennungsspannung: 2,75 ± 0,1 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 3,0 ± 0,1 V Ausgeglichene Spannung—— Erkennungsspannung: 4,15 ± 0,025 V Erkennungsverzögerung: 100 ± 50 MS Ausgleichsstrom: 42±5MA Überentladestromschutz—— Erkennungsspannung: 50±15MV Erkennungsverzögerung: 1000 ± 500 MS Stromschutz: 300±50A 450±50A 600±60A Kurzschlussschutz-- Auslösebedingung: externer Kurzschluss Erkennungsverzögerung: 300 µs Freigabebedingung: Trennen der Last Temperaturkontrollschutz—— Übertemperaturschutz beim Laden und Entladen: 55 °C. Lade- und Entladetemperatur bei hoher Temperatur: 75 °C. Freigabebedingung: Bei normaler Betriebstemperatur Eigenverbrauch-- Arbeitsstromverbrauch: <35UA Stromverbrauch bei Überentladung (Ruhezustand): <10UA Betriebstemperaturbereich: -30°~+80°C Produktmerkmale-- Überladeschutz Überentladungsschutz Überstromschutz Ausgewogener Schutz Temperaturkontrollschutz Geeignet für 8-14S Akkus Größe: 121 * 50 * 12,8 mm Nettogewicht: 244g Gewicht: 331,5 g Paket: 1 * PCBA-Platine 1 * HY2.0 Einzelkopf 15P Leitung Schaltplan

Lesen Sie Mehr Weniger

Die MKBMS 4-14S_80A BMS-Platine ist eine voll funktionsfähige Lithium-Ionen-Batterieschutzplatine mit passivem Ausgleich. Der Dauerstrom kann bis zu 80 A erreichen. Sie unterstützt Überladeschutz, Überladungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz usw. Umfassende Bewertung von E-Bikes, E-Skateboards, Elektromotorrädern, E-Scootern, elektrischen Balance-Autos und anderen Bereichen. Parameter : Besonderheit: Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Wenn Sie zum Laden und Entladen denselben Anschluss verwenden, trennen Sie den P-Anschluss) Balance-Funktion, vollständig aktivieren die Batteriekapazität Keine Parameteranpassung nötig, die Bedienung ist einfacher Metallkühlkörper, stabilere Leistung Mit der verriegelbaren Kabelanordnung ist die Verkabelung sicherer Funktion: 1. Überladeschutz Überentladungsschutz Überstromschutz Kurzschlussschutz Temperaturkontrollschutz Ausgewogener Schutz Statischer Schutz Lasterkennungsfunktion Anwendung : Elektrisches Skateboard Elektrofahrrad Intelligentes Balance-Auto Elektroroller Gabelstapler Auto reinigen Sightseeing-Auto Dreirädriges Auto Versandliste: 1X MKBMS (4/7/10/13/14) S 80A Li-Ionen-BMS-Platine 1X GH2.0 Einzelkopf (5/8/11/14/15) P-Linie (mit Schnalle) Betriebliche Angelegenheiten: Bitte achten Sie bei der Verdrahtung auf die Einhaltung der korrekten Verdrahtungsreihenfolge. Bitte ordnen Sie die Zeilen der Reihenfolge B0-B14 an. Wenn die Batterie vollständig geladen ist, erreicht die Spannung maximal 100 V. Es besteht die Gefahr eines Stromschlags, achten Sie daher bitte auf den Schutz.

Lesen Sie Mehr Weniger

Die MKBMS 15-24S_120A BMS-Platine ist eine voll funktionsfähige Lithium-Ionen-Batterieschutzplatine mit passivem Ausgleich. Der Dauerstrom kann bis zu 120 A erreichen. Sie unterstützt Überladeschutz, Überladungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz usw. Umfassende Bewertung von E-Bikes, E-Skateboards, Elektromotorrädern, E-Scootern, elektrischen Balance-Autos und anderen Bereichen. Parameter: Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Bei Verwendung des Lade- und Entladeanschlusses den P- trennen) Batterietyp: Li-Ionen-Batterie (Standardspannung 3,7 V) Balance-Methode: passive Balance Anzahl der Batteriestränge: 15S-24S Überladespannung: 4,25 V Überladewiederherstellungsspannung: 4,15 V Überentladungsschwelle: 2,8 V Überentladungsauslösung: 3,0 V Passive Ausgleichs-Einschaltspannung: 4,125 V Ladestrom: 80A Entladestrom: 120A Ladeüberstrom: 200A Entladeüberstrom: 480A Ladeschutztemperatur: 50°C Ladewiederherstellungstemperatur: <45 °C Entladeschutztemperatur: 70°C Entladerückgewinnungstemperatur: <60°C Größe: 140*66*16mm Detaillierte Parameter finden Sie in der „15-24S BMS-Parametertabelle“. Besonderheit: Balance-Funktion, vollständig aktivieren die Batteriekapazität Keine Parameteranpassung nötig, die Bedienung ist einfacher Metallkühlkörper, stabilere Leistung Mit der verriegelbaren Kabelanordnung ist die Verkabelung sicherer Funktion: Überladeschutz Überentladungsschutz Überstromschutz Kurzschlussschutz Temperaturkontrollschutz Ausgewogener Schutz Statischer Schutz Lasterkennungsfunktion Anwendung : Elektrisches Skateboard Elektrofahrrad Intelligentes Balance-Auto Elektroroller Gabelstapler Auto reinigen Sightseeing-Auto Energiespeicher Stromversorgung für den Außenbereich Versandliste: 1X MKBMS Li-Ionen-BMS-Platine 1X GH2.0 Einzelkopf-P-Linie (mit Schnalle) Betriebliche Angelegenheiten: bitte achten Sie bei der Verdrahtung auf die korrekte Verdrahtungsreihenfolge. Bitte ordnen Sie die Zeilen der Reihenfolge B0-B12, B13-B24 an. Wenn die Batterie vollständig geladen ist, erreicht die Spannung maximal 100 V. Es besteht die Gefahr eines Stromschlags, achten Sie daher bitte auf den Schutz.

Lesen Sie Mehr Weniger

Specification: Charging Voltage: 6*4.2VCharging Currect: 15ACharging Overcurrent Protection Value: 26ABalance Enable Voltage: 4.125VBattery Balance Current: 25 ± 5mAOvercharge Detection Voltage: 4.25 ± 0.05VOvercharge Release Voltage: 4.15 ± 0.05VDischarge Current: 30ADischarge Overcurrent Protection Value: 66AOver-discharge Detection Voltage: 2.8 ± 0.05VOver-discharge Release Voltage: 3.0 + 0.05VOver-discharge Detection Delay: 1Sshort Circuit Detection Delay: 200-500 μS (The actual results are subject to the customer's return and inspection)Working Temperature Range: -30°C~70°CStorage Temperature Range: -40°C~125°CTemperature Protection: Charging: -10°C~50°C, Discharging: -30°C~70°C (can be customized)Sleep Current (Battery Over-discharge): 10μA
