Beschreibung
MKBMS basiert auf dem modularen BMS von LTC6812 und wird über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten Boards unterschiedlicher Größe verbunden.
MK BMS-Funktion ——
Überladeschutz: Ja
Überentladungsschutz: Ja
Temperaturschutz: Ja
Wärmemanagement: Ja
Balance-Funktion: Ja
Balance-Methode: passive Balance
Akkupack-Kapazitätserkennung: Ja
Batterie-Innenwiderstandserkennung: Ja
Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.

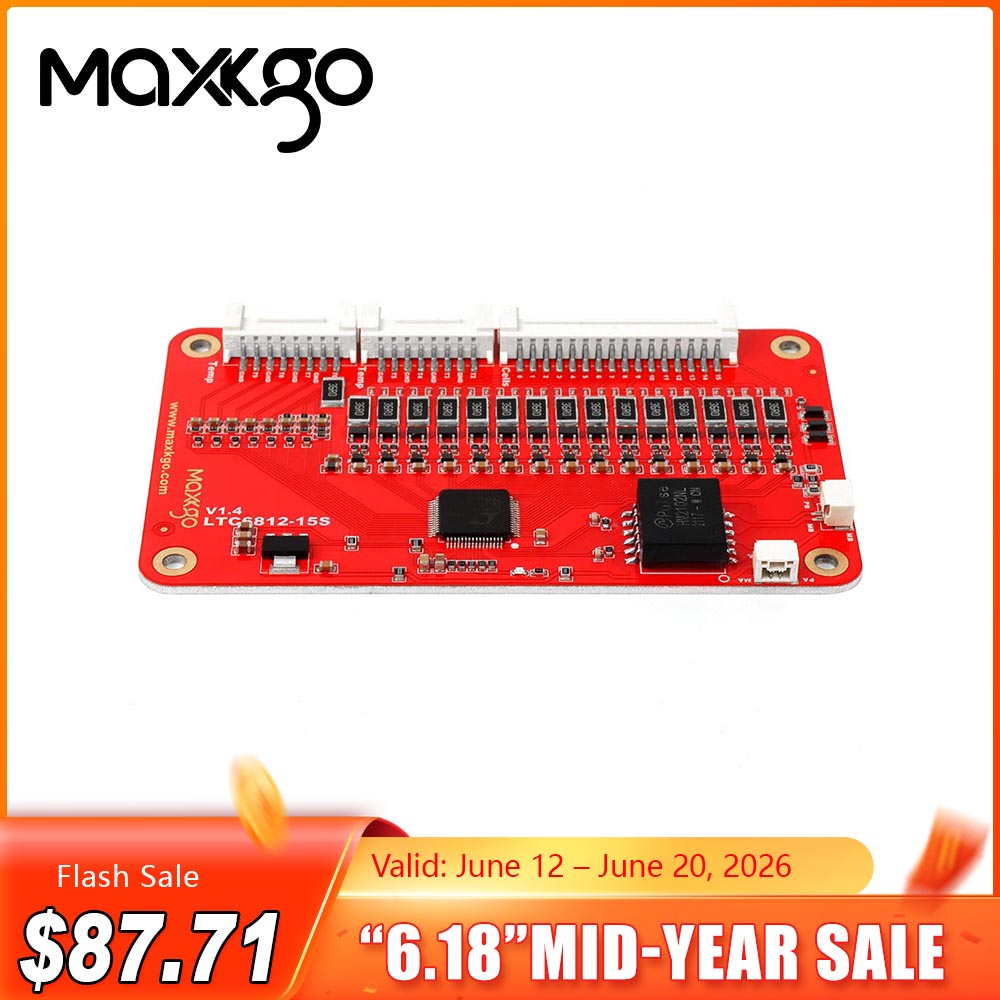

LTC621 2 15 S Slave-Board- Funktionen ——
1. Leiterplatte aus Aluminiumlegierung, bessere Wärmeableitung.
2. Kompatibel mit MKBMS und ENNOID BMS.
3. Überwachung des Zellniveaus von 5–15 Zellen pro Platine.
4. 1+8 Temperatursensoren pro Slave.
5. Eigenstromversorgung durch die überwachten Zellen.
6. Extrem niedriger Stromverbrauch, Ruhemodus = 6 uA.
7. Es kann über die ISOSPI-Schnittstelle mit mehreren Slave-Boards verbunden werden, um ein integriertes Board zu bilden
8. Daisychain Master / Slave ISOSPI-Kommunikation
9. 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb
10. 33 Ohm Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen
11. Skalierbar und isoliert 1000 VDC+
12. Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps)
*Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet.
Die folgenden 8 Temperatursensoren sind nicht in den Paketlisten
bedeutet aber eine Schnittstelle zum Anschluss von maximal 8 Temperatursensoren.
Beispiele für Paketkonfigurationen:
MKBMS-Überwachungspaket 25S:
2 x LTC6812-15S: 13S +12S (Zwei Slaves teilweise geladen)
MKBMS-Überwachungspaket 27S:
2 x LTC6812-15S: 13S + 14S (Zwei Slaves teilweise geladen)
MKBMS-Überwachungspaket 29S:
2 x LTC6812-15S: 14S + 15S (Zwei Slaves teilweise geladen)
*Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S
MKBMS Funktionen :
- Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer.
- Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks.
- Wärmemanagement: Überhitzungs- und Untertemperaturschutz.
- Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat
- Intelligenter Batterieausgleich: Passiver Ausgleich
- Vor Ort programmierbar
- Berechnung der Stromgrenze
- Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten
- Drift des Ladezustands
- Zuverlässigkeit, Geschwindigkeit und Genauigkeit
- Integration mit anderen Geräten
- Mehrere in Reihe geschaltete BMS-Einheiten
- Aktuelle Sensorunterstützung
- Isolierung von der Fehlererkennung
- Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker
- Software zur Datenerfassung und Programmierung
MKBMS kann in drei Aspekte unterteilt werden: Automobil, Industrie, Konsum:
-
Elektrische Fahrzeuge
-
Elektrischer Streifenwagen
-
Panorama-Sightseeing-Auto
-
Handhabungsroboter
-
Automatischer Gabelstapler
-
Elektrisches Zweirad
-
AGV-Gabelstapler
-
Sightseeing-Auto
-
Elektrisches Dreirad
-
Fahrzeuge der Elektromobilität
-
Wohnmobil
-
Solar-Straßenlaterne
-
Energiespeicher für den Außenbereich
-
Energiespeicherausrüstung für den Heimgebrauch
-
Roboter usw.
Versandliste:
LTC6812-15S Slave-Board-Paket——
1X PCBA-Platine LTC6812-15S Slave-Platine
1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard)
1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board)
2X HY2.0 Einzelkopf 8P-Leitung
1X HY2.0 Einzelkopf 16P Leitung
4X Nylonsäule
4X Nylonmutter
Spezifikation
Größe: 100 x 60 mm
Nettogewicht: 31,8 g
Paketgröße: 140 x 110 x 50 mm
Paketgewicht: 120g
Äußere Verpackungsgröße: 160 x 120 x 75 mm
Gewicht der Außenverpackung: 240 g
