Beschreibung VIDEO
MKBMS-SS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist ein voll ausgestattetes BMS für elektrische Motorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die Werkseinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.)
VIDEO
Produktparameter:
* Anwendbare Batterie
Empfohlene Serienzelle: 13S-24S
Betriebsbereich der Zellspannung: 2 V – 5 V
* Aufladung
Ladespannung: 48 V – 104 V
Ladestrom: ≤12A
Minimale Betriebsspannung: 28V
Abs. Max. Batteriespannung: 120V
* Entladung
Kontinuierlicher Entladestrom: ≤70A
Entladespannung: 48V-104V
* Überladeschutz
Überladeerkennungsspannung: 2 V – 5 V
Überladeschutzverzögerung: ≥4ms
Überladefreigabespannung: 2 V – 5 V.
* Überentladungsschutz
Überentladungserkennungsspannung: 0-5 V
Überentladungsfreigabespannung: 0-5 V
* Überstromschutz
Verzögerung bei Überstromerkennung: ≥4 ms
Entladeschutz mit Überstromauslöser Bedingung: ohne Last
* Kurzschlussschutz
Kurzschlusserkennungsspannung: Kurzschluss der externen Last
Verzögerung bei der Kurzschlusserkennung: 320 µs
Kurzschlussschutzauslösung: ohne Last
* Temperaturschutz
Temperaturschutz: -20℃—+120℃
Arbeitstemperaturbereich: -20℃—+80℃
Lagertemperaturbereich: -20℃—+100℃
Ausgleichsstrom: 50 mA bei 4,2 V
* Eigenverbrauch
Arbeitsstrom: ≤40mA
Ruhestrom: ≤100uA
Beschreibung der Hauptfunktionen ——Programmierbar
Überladeschutz: Ja
Überentladungsschutz: Ja
Temperaturschutz: Ja
Wärmemanagement: Ja
Balance-Funktion: Ja
Balance-Methode: passive Balance
Akkupack-Kapazitätserkennung: Ja
Batterie-Innenwiderstandserkennung: Ja
Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.
Merkmale-
Kompaktes Layout und Mini
Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung.
Design in Automobilqualität, Verriegelungsstecker in Automobilqualität.
Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL.
Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit
Spannungsmessungen für Last, Ladegerät und Akkupack
Bidirektionale Stromüberwachung
SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung
Ladegerät-Erkennungsschaltung
Integrierte Vorladeschaltung
Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle
Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird
Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse
Summer und Status-LED
Lieferinhalt--

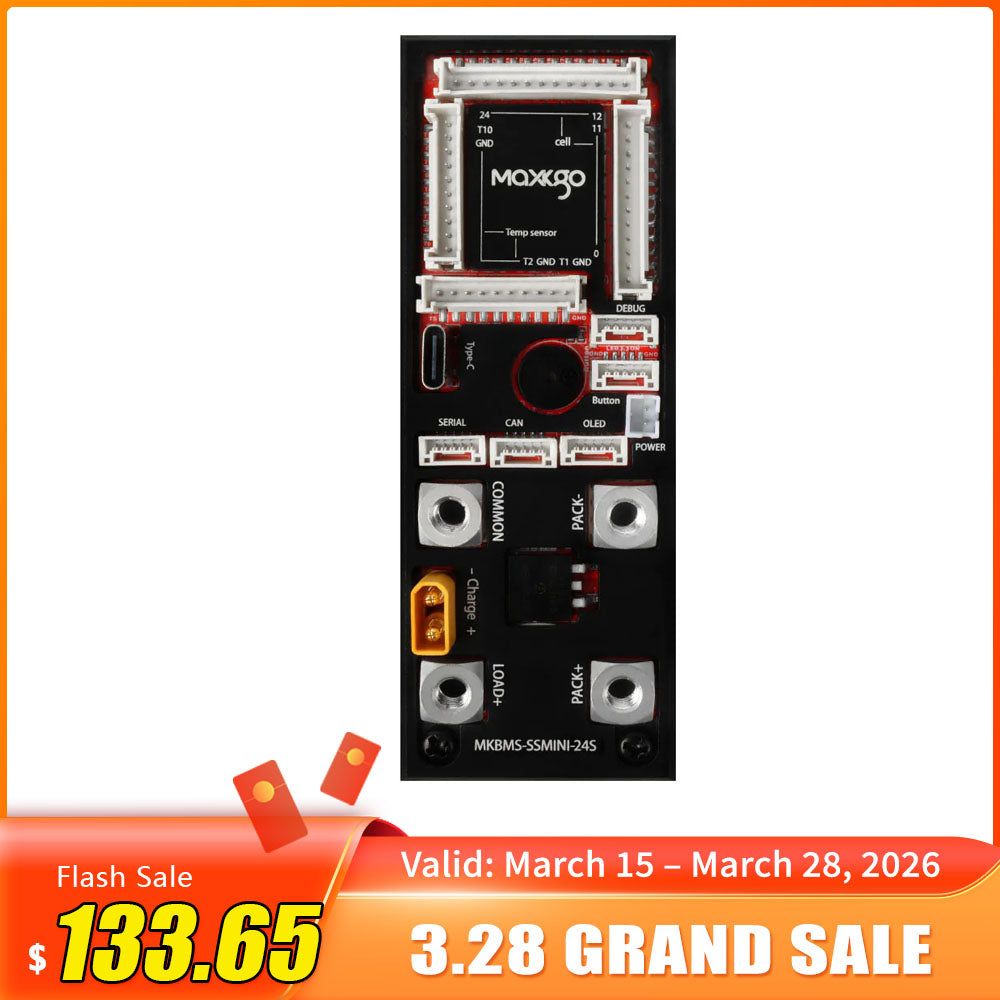

24s All-in-One-BMS-Board mit Shell-Version:
1 * PCBA MKBMS-SS-24S Hauptsteuerplatine (mit Aluminiumgehäuse)
2 * HY2.0 Einzelkopf 10P Linie
1 * HY2.0 Einzelkopf 12P Leitung
1 * HY2.0 Einzelkopf 13P Leitung
2 * GH1.25 Einzelkopf-5P-Kabel
1 * GH1.25-5P zur Dupont-Linie
1 * USB-Kabel Typ-C Datenkabel
1*2,0 MM Überbrückungskappe
1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul
1*12MM 3-6V schlüssel schalter
4 * M5 * 8 Edelstahl-Rundkopfschrauben
4 * M5 Kupferdichtung
4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer)
1* XT30 (weiblich)
mit Shell-Version Größe & Gewicht --
Größe: 109 x 40 mm
Nettogewicht: 126,7 g
Verpackungsgröße: 140 x 110 x 50 mm
Verpackungsgewicht: 370,3 g
Einschließlich Umkartongröße: 170 * 120 * 100 mm
Gewicht mit Umkarton: 420g
24s All-in-One-BMS-Board ohne Shell-Version:
1 * PCBA MKBMS-SS-24S Hauptsteuerplatine
1*2,0 MM Überbrückungskappe
4 * M5 * 8 Edelstahl-Rundkopfschrauben
4 * M5 Kupferdichtung
4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer)
1* XT30 (weiblich)
Ohne Shell Version Größe & Gewicht --
Größe: 104 x 35 x 20 mm
Nettogewicht: 78g
Verpackungsgröße: 140 x 110 x 50 mm
Verpackungsgewicht: 140g
Einschließlich Umkartongröße: 170 * 120 * 100 mm
Gewicht mit Umkarton: 250g
Schaltplan
13–24 Sek.
18–24 Jahre
Nur 24 Sekunden Gebühr
Wenn Sie einen Schaltplan für eine andere Seriennummer benötigen, kontaktieren Sie uns bitte.
