MAXKGO-SS BMS ist eine voll ausgestattete Batterieschutzplatine für Elektrofahrzeuge, leichte Elektrofahrzeuge und Elektro-Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Überstromschutz, Temperaturschutz und Ausgleichsschutz integriert. (Die werkseitige Standardeinstellung ist 12S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Spezifikationen Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V – 52 V Ladestrom: ≤50A Unterstützt die höchste Ladespannung: 60 V. Unterstützte Mindestladespannung: 14 V Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤200A Entladungs-Überstromschutzwert: ≤200A Entladespannung: 24V-52V Überentladungsschutz—— Überentladungserkennungsspannung: 0–5 V. Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladungs-Überstromschutz-Auslösebedingung: Trennen Sie die Last Kurzschlussschutz-- Kurzschlussschutzbedingungen: Externer Lastkurzschluss Verzögerung bei der Kurzschlusserkennung: 320 µS Auslösebedingung für Kurzschlussschutz: Last abschalten Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperatur—— Temperaturbereich: -20 °C – +80 °C Lagertemperatur-- Temperaturbereich: -20 °C – +100 °C Eigenverbrauch-- Betriebsstrom: ≤40 mA Ruhestrom: ≤ 100 uA Beschreibung der Hauptfunktionen – Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Überstromschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: Aktive Balance und passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Kurzschlussschutz: externer Lastkurzschluss Wiederherstellung des Kurzschlussschutzes: Trennen Sie die Last Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale-- 1.Kompaktes Layout und Mini 2. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für erhöhte Zuverlässigkeit 3.Spannungsmessungen für Last, Ladegerät und Akkupack 4.Bidirektionale Stromüberwachung 5.SOC basierend auf Coulomb-Zählung 6.Mit Feuchtigkeitssensor und Platinentemperaturüberwachung. 7.Ladegerät-Erkennungsschaltung 8.Integrierte Vorladeschaltung 9.Power-Taste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle 10. Integrierter hocheffizienter 3,3-V-Regler, der über den Hauptakku mit Strom versorgt wird 11.Hochstromfähige Schraubverbinder in Automobilqualität für Hauptstromanschlüsse 12.Summer und Status-LED 13.Aluminiumlegierungsgehäuse für bessere Wärmeableitung 14.Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. 15.Kompatibel mit MAXKGO-BMS-TOOL und ENNOID-BMS-TOOL. Sicherheit-- Konfigurierbare Unter-/Übertemperaturabschaltung für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Überspannungsschutz an allen Eingängen Sekundäre Sicherung aller Balance-Kanäle, USB-Anschluss und Stromversorgung Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Ohne Schale. Im Lieferumfang enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 114,3 x 47,2 x 25,7 mm Nettogewicht: 130g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 330 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 396 g Mit Shell-Paket enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM jumper kappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 117,4 x 47,3 x 29,3 mm Nettogewicht: 218g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 420 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 490 g

Lesen Sie Mehr Weniger

Click it MINI V6.8 Specifications :  Firmware:  vesc_tool_3.00 5.2 (supporting firmware upgrade) Continuous current: 100A; instantaneous current: 150A (values depend on the mounting and ambient temperature around the device!) Voltage: 14V-60V(Cells: 4-13S; safe for 4S-12S, voltage spikes may not exceed 60V! )  BEC: 5V@1.5A; ERPM: 150000 Support Hall Sensor: No, Sensorless Supported Modes: BLDC, FOC (sinusoidal) Control Interface Ports: USB, CAN, UART, IIC Input Set Support: PPM, ADC, NRF, UART Regenerative capacity: Yes Programmable: Yes Motor wire: 10AWG; Power cable: 8AWG Size: 64x43.5x34.7mm(Including heatsink) Features: Based on vesc6, programmable via VESC_TOOL and support real-time data read. Adopting CPU STM32F405 with the structure of ARM Cortex-M4 allows CPU clock speed.  Support three control modes: Current / Dutycycle / Speed. Protection functions: low voltage protection, high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature protection. Support the function of balancing car by connecting the IMU module through the IIC interface; support inertial measurement unit modules such as MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160 Wiring diagram: MINI V6.8 Plus Specifications :  Firmware: 5.2 (supporting firmware upgrade) Continuous current: 150A; instantaneous current: 200A (values depend on the mounting and ambient temperature around the device!) Voltage: 14V-60V ( Cells: 4-13S; safe for 4S to 12S, voltage spikes may not exceed 60V! ) BEC: 5V@1.5A; ERPM: 150000 Supported sensors: ABI, HALL,AS5047,AS5048A Supported Modes: BLDC, FOC (sinusoidal) Control Interface Ports: USB, CAN, UART, IIC Input Set Support: PPM, ADC, NRF, UART Regenerative capacity: Yes Programmable: Yes Power Wire: 8.0mm bullets female X 2pcs Motor Wire: 8.0mm bullets female X 3pcs Size: 92.7x68x31.5mm(Including aluminum case) Features: 1) Based on vesc6, programmable via VESC_TOOL and support real-time data read. 2) Adopting CPU STM32F405 with the structure of ARM Cortex-M4 allows CPU clock speed. 3) Support four control modes: Current / Dutycycle / Speed 4) Protection functions: low voltage protection, high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature protection. 5) Support the function of balancing car by connecting the IMU module through the IIC interface; support inertial measurement unit modules such as MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160 Wiring diagram:

Lesen Sie Mehr Weniger

MKBMS-SS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist ein voll ausgestattetes BMS für elektrische Motorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die Werkseinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Produktparameter: * Anwendbare Batterie Empfohlene Serienzelle: 13S-24S Betriebsbereich der Zellspannung: 2 V – 5 V * Aufladung Ladespannung: 48 V – 104 V Ladestrom: ≤12A Minimale Betriebsspannung: 28V Abs. Max. Batteriespannung: 120V * Entladung Kontinuierlicher Entladestrom: ≤70A Entladespannung: 48V-104V * Überladeschutz Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. * Überentladungsschutz Überentladungserkennungsspannung: 0-5 V Überentladungsfreigabespannung: 0-5 V * Überstromschutz Verzögerung bei Überstromerkennung: ≥4 ms Entladeschutz mit Überstromauslöser Bedingung: ohne Last * Kurzschlussschutz Kurzschlusserkennungsspannung: Kurzschluss der externen Last Verzögerung bei der Kurzschlusserkennung: 320 µs Kurzschlussschutzauslösung: ohne Last * Temperaturschutz Temperaturschutz: -20℃—+120℃ Arbeitstemperaturbereich: -20℃—+80℃ Lagertemperaturbereich: -20℃—+100℃ Ausgleichsstrom: 50 mA bei 4,2 V * Eigenverbrauch Arbeitsstrom: ≤40mA Ruhestrom: ≤100uA Beschreibung der Hauptfunktionen ——Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.   Merkmale- Kompaktes Layout und Mini Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung. Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit Spannungsmessungen für Last, Ladegerät und Akkupack Bidirektionale Stromüberwachung SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung Ladegerät-Erkennungsschaltung Integrierte Vorladeschaltung Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse Summer und Status-LED   Lieferinhalt-- 24s All-in-One-BMS-Board mit Shell-Version: 1 * PCBA MKBMS-SS-24S Hauptsteuerplatine (mit Aluminiumgehäuse) 2 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 12P Leitung 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 Einzelkopf-5P-Kabel 1 * GH1.25-5P zur Dupont-Linie 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich)   mit Shell-Version Größe & Gewicht -- Größe: 109 x 40 mm Nettogewicht: 126,7 g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 370,3 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 420g   24s All-in-One-BMS-Board ohne Shell-Version: 1 * PCBA MKBMS-SS-24S Hauptsteuerplatine 1*2,0 MM Überbrückungskappe 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich)   Ohne Shell Version Größe & Gewicht -- Größe: 104 x 35 x 20 mm Nettogewicht: 78g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 140g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 250g   Schaltplan 13–24 Sek. 18–24 Jahre Nur 24 Sekunden Gebühr Wenn Sie einen Schaltplan für eine andere Seriennummer benötigen, kontaktieren Sie uns bitte.

Lesen Sie Mehr Weniger

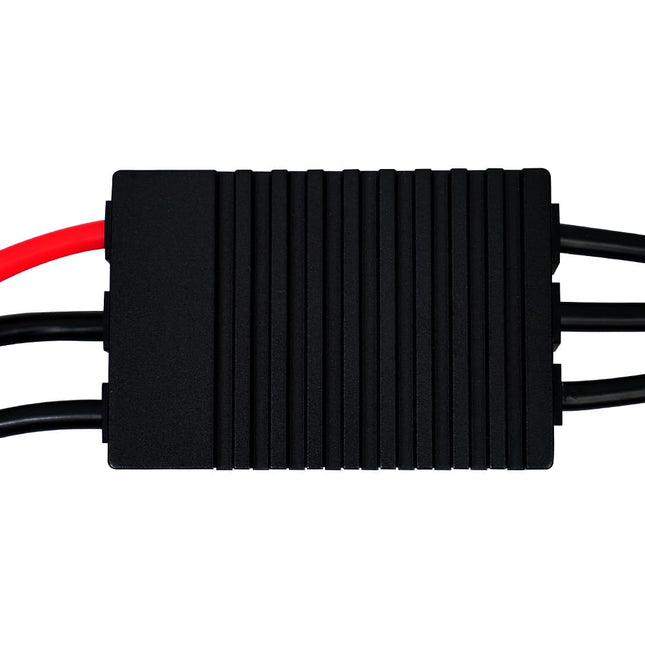

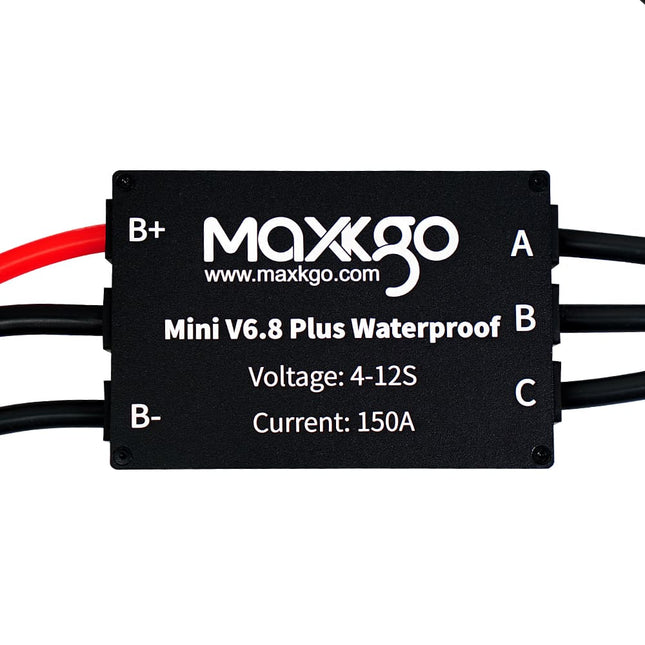

Specifications :  Firmware: 5.2 (supporting firmware upgrade)  Continuous current: 150A; instantaneous current: 200A (values depend on the mounting and ambient temperature around the device!)  Voltage: 14V-60V ( Cells: 4-13S; safe for 4S to 12S, voltage spikes may not exceed 60V! )  BEC: 5V@1.5A; ERPM: 150000  Supported sensors: Sensorless Supported Modes: BLDC, FOC (sinusoidal)  Control Interface Ports: USB UART  Input Set Support: PPM, ADC, NRF, UART  Regenerative capacity: Yes Programmable: Yes   Power Wire: 8AWG 1200mm / Motor Wire: 8AWG 170mm   Size: 103.5x67.6x27.5mm(Including aluminum case)  Features:  1.Fully sealed with IP68 water-proof rate.  VESC ESC: based on vesc6, programmable via VESC_TOOL and support real-time data read.  2.6-layer 3oz special PCB plate with good heat dissipation, support rated current 150Amps. 3.Adopting CPU STM32F405 with the structure of ARM Cortex-M4 allows CPU clock speed.  4.Support three control modes: Current / Dutycycle / Speed.  5.Multiple protection functions: low voltage protection, high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature protection over 80 ℃.  6.Compact size with high efficiency: 103.5x67.6x27.5mm.  Wiring Diagram:

Lesen Sie Mehr Weniger
