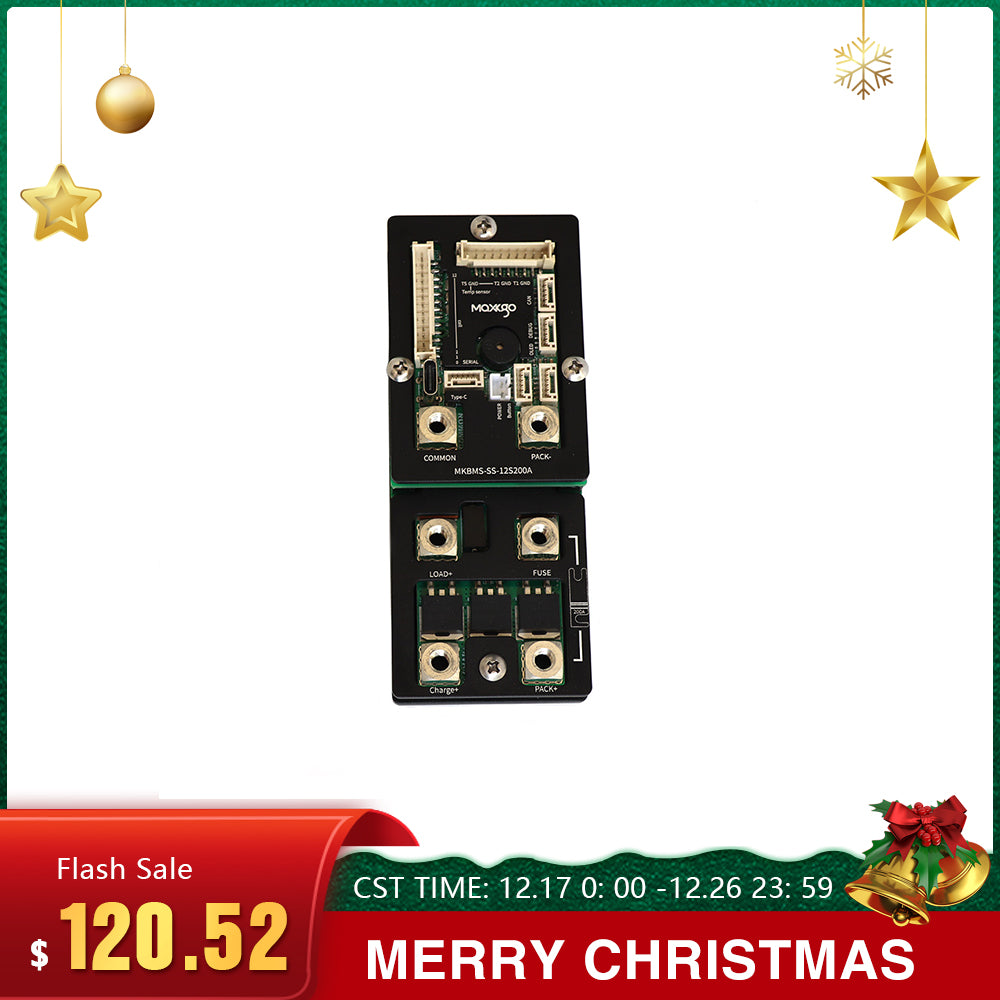

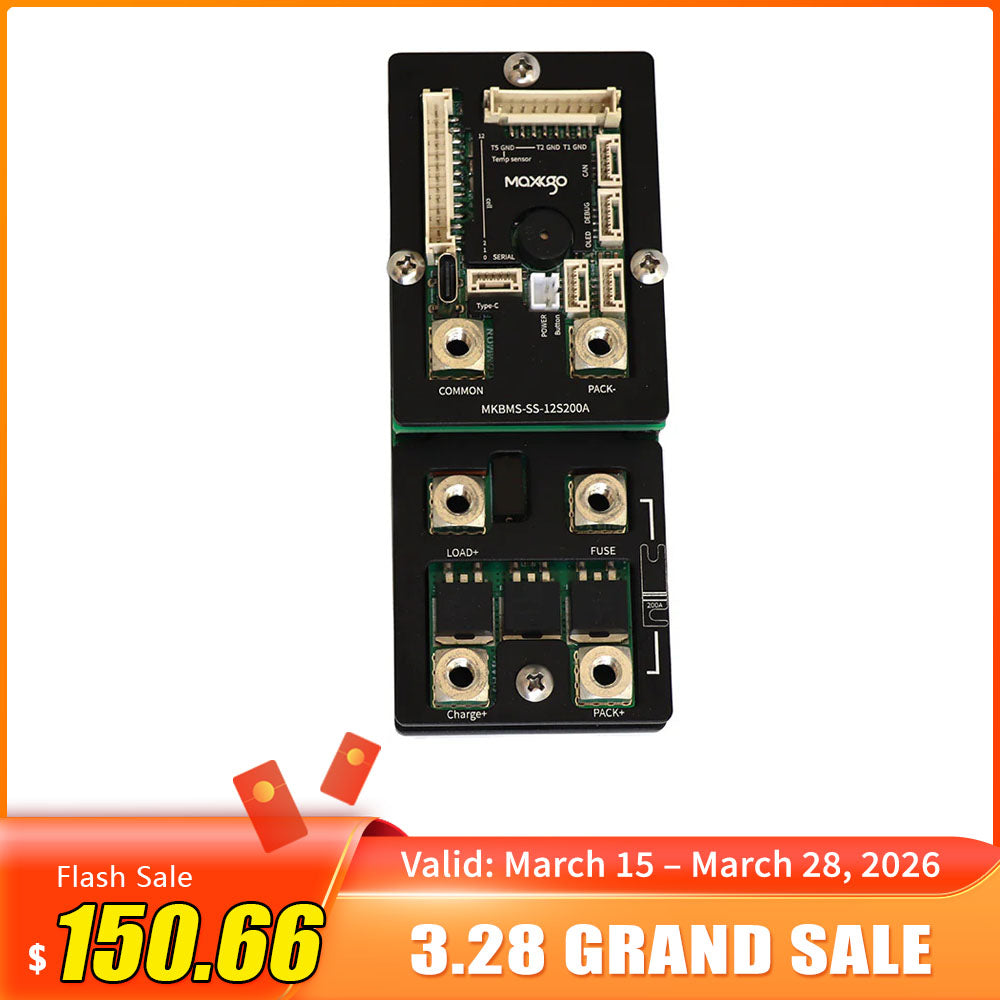

MAXKGO-SS BMS ist eine voll ausgestattete Batterieschutzplatine für Elektrofahrzeuge, leichte Elektrofahrzeuge und Elektro-Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Überstromschutz, Temperaturschutz und Ausgleichsschutz integriert. (Die werkseitige Standardeinstellung ist 12S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Spezifikationen Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V – 52 V Ladestrom: ≤50A Unterstützt die höchste Ladespannung: 60 V. Unterstützte Mindestladespannung: 14 V Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤200A Entladungs-Überstromschutzwert: ≤200A Entladespannung: 24V-52V Überentladungsschutz—— Überentladungserkennungsspannung: 0–5 V. Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladungs-Überstromschutz-Auslösebedingung: Trennen Sie die Last Kurzschlussschutz-- Kurzschlussschutzbedingungen: Externer Lastkurzschluss Verzögerung bei der Kurzschlusserkennung: 320 µS Auslösebedingung für Kurzschlussschutz: Last abschalten Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperatur—— Temperaturbereich: -20 °C – +80 °C Lagertemperatur-- Temperaturbereich: -20 °C – +100 °C Eigenverbrauch-- Betriebsstrom: ≤40 mA Ruhestrom: ≤ 100 uA Beschreibung der Hauptfunktionen – Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Überstromschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: Aktive Balance und passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Kurzschlussschutz: externer Lastkurzschluss Wiederherstellung des Kurzschlussschutzes: Trennen Sie die Last Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale-- 1.Kompaktes Layout und Mini 2. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für erhöhte Zuverlässigkeit 3.Spannungsmessungen für Last, Ladegerät und Akkupack 4.Bidirektionale Stromüberwachung 5.SOC basierend auf Coulomb-Zählung 6.Mit Feuchtigkeitssensor und Platinentemperaturüberwachung. 7.Ladegerät-Erkennungsschaltung 8.Integrierte Vorladeschaltung 9.Power-Taste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle 10. Integrierter hocheffizienter 3,3-V-Regler, der über den Hauptakku mit Strom versorgt wird 11.Hochstromfähige Schraubverbinder in Automobilqualität für Hauptstromanschlüsse 12.Summer und Status-LED 13.Aluminiumlegierungsgehäuse für bessere Wärmeableitung 14.Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. 15.Kompatibel mit MAXKGO-BMS-TOOL und ENNOID-BMS-TOOL. Sicherheit-- Konfigurierbare Unter-/Übertemperaturabschaltung für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Überspannungsschutz an allen Eingängen Sekundäre Sicherung aller Balance-Kanäle, USB-Anschluss und Stromversorgung Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Ohne Schale. Im Lieferumfang enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 114,3 x 47,2 x 25,7 mm Nettogewicht: 130g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 330 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 396 g
Mit Shell-Paket enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM jumper kappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 117,4 x 47,3 x 29,3 mm Nettogewicht: 218g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 420 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 490 g
