MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 150 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Vielleicht benötigen Sie weitere MKBMS-Optionen: https://bit.ly/3EQO9Nt Funktionen des MKBMS Master Boards (MKBMS-LV Master Mini): Mit Ladespannungsmessung, Feuchtigkeitssensor, isolierter On-Board-5V-Stromversorgung zur Isolierung der CAN-Bus-Schnittstelle und USB Type-C 30V bis 150V Betrieb Spannungsmessungen für Last und Akkupack Bidirektionale Stromüberwachung (bis zu 2500 A gepulst, 500 A kontinuierlich) Isolierter Ladegerät-Erkennungsschaltkreis Isolierte CAN-Bus-Schnittstelle Daisychain Master/Slave ISOSPI-Kommunikation Einzelnes Leiterplattenmuster für Anschraubschütz Es kann interne Stromversorgung oder externe Stromversorgung Spannung ist 12V Integrierte Vorentladeschaltung USB- und serielle Schnittstelle zur Konfiguration und Firmware-Upgrades mit dem ENNOID-BMS-Tool OLED-Display-Ausgabe EIN/AUS-Kippschaltereingang SWD-Brennfehlerbehebung oder Firmware-Update-Schnittstelle Funktionen der MKBMS-Slave-Platine (LTC6811-12W-AL): Die MKBMS-Slave-Platine besteht aus einer Aluminium-Grundplatte, die eine bessere Wärmeableitung bietet. Skalierbar und isoliert 1000 VDC+ Kompatibel mit MKBMS-Masterboards Überwachung von 5 bis 18 Zellebenen pro Platine Daisychain Master/Slave ISOSPI-Kommunikation Parameter vollständig programmierbar über eine benutzerfreundliche grafische Benutzeroberfläche 33-Ohm-Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen Eigenversorgung durch überwachte Zellen 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb Besonders niedriger Stromverbrauch (Ruhemodus = 6 µA) Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) Variante: LTC6811: Bis zu 12 Zellenspannungsüberwachung und 1+4 Temperatursensoren* pro Slave LTC6812: Bis zu 15 Zellenspannungsüberwachung und 1+8 Temperatursensoren* pro Slave LTC6813: Bis zu 18 Zellen Spannungsüberwachung und 1+8 Temperatursensoren* pro Slave *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 oder 8 Temperatursensoren sind nicht in den Paketlisten enthalten sondern eine Schnittstelle zum Anschluss von maximal 4 Temperatursensoren oder zum Anschluss von maximal 8 Temperatursensoren. Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 23S: 2 x LTC6811-12S: 12S + 11S (optimal) 2 x LTC6812-15S: 12S + 11S (Zwei Slaves teilweise geladen) 2 x LTC6813-18S: 12S + 11S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 27S: 3 x LTC6811-12S: 9S + 9S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 14S + 13S (Optimal) 2 x LTC6813-18S: 14S + 13S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 29S: 3 x LTC6811-12S: 10S + 10S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 14S (Optimal) 2 x LTC6813-18S: 15S + 14S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 30S: 3 x LTC6811-12S: 10S + 10S + 10S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 15S (Optimal) 2 x LTC6813-18S: 15S + 15S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 35S: 3 x LTC6811-12S: 12S+12S+11S (Gut) 3 x LTC6812-15S: 12S+12S+11S (Drei Slaves teilweise geladen) 2 x LTC6813-18S: 18S + 17S (Optimale Wahl) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S Das Batteriemanagementsystem MKBMS implementiert die folgenden Funktionen: 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz. 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Intelligenter Batterieausgleich: passiver Ausgleich 6. Vor Ort programmierbar 7. Berechnung der Stromgrenze 8. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 9. Drift Ladezustand 10. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 11. Integration mit anderen Geräten 12. Mehrere in Reihe geschaltete BMS-Einheiten 13. Aktuelle Sensorunterstützung 14. Isolierung von der Fehlererkennung 15. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 16. Software zur Datenerfassung und Programmierung MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. Versandliste: MKBMS Master-Platine + Slave-Platine Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1 x 12 mm 3–6 V Druckschalter. 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter MKBMS-Hardware-Designdatei: LTC6811-12W_V1.2 MKBMS-LV_Master_Mini_V1.4

Lesen Sie Mehr Weniger

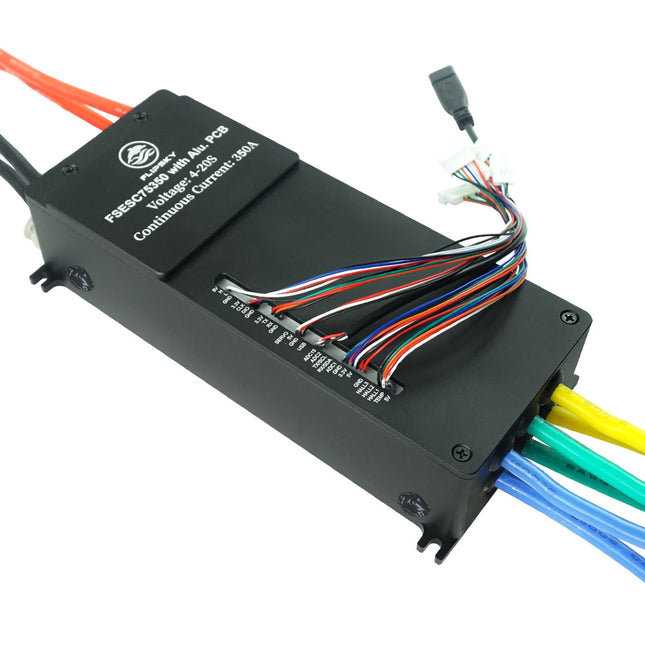

Specifications: Voltage:14-84V( safe for 3-20S) Continuous Current : 50V/350A,75V/250A Max Current :800A Supported sensors: ABI, HALL, AS5047,AS5048A EPRM:150000 Size:200*94.6*50mm((Including the height of water pipes and electrolytic capacitors) Warm tips: Phase filering is not available for Flipsky ESC75100 and 75200 ! Please turn off the phase filter function and choose "false" in vesc_tool when use firmware version on or above 5.3 (VESC_TOOL 3.01). Without turning off the phase filter will result in esc damage. Please do not restore the default parameters when using the wizard interface. Feature: 1.Regenerative braking 2.The CPU adopts the 32F405 with the main frequency of 168MHz and the Cortex-M4 architecture with DSP function; 3.Sensored or sensorless operation + hybrid mode 4.Configurable RPM-, current-, voltage- and power limits 5.Input source: PPM, ADC, NRF,UART,PAS 6.Communication ports: USB, CAN, UART,SPI,IIC 7.Throttle curve and ramping for all input sources 8.Seamless 4-quadrant operation 9.Motor revolution, ampere hour, watt hour counting 10.Real-time data analysis and readout through the communication port. 11.Adjustable protection against: 12.Low input voltage 13.High input voltage 14.High motor current 15.High input current 16.High regenerative braking current (separate limits for the motor and the input) 17.High RPM (separate limits for each direction) 18.Digital VCC and analog VCC are produced by different voltage regulators respectively to make the system AD conversion more accurate. 19.Motor wire: 8AWG 20.Power cable: 8AWG 21.Waterproof level(with water cooling enclosure):IP67 Wire Connection:

Lesen Sie Mehr Weniger

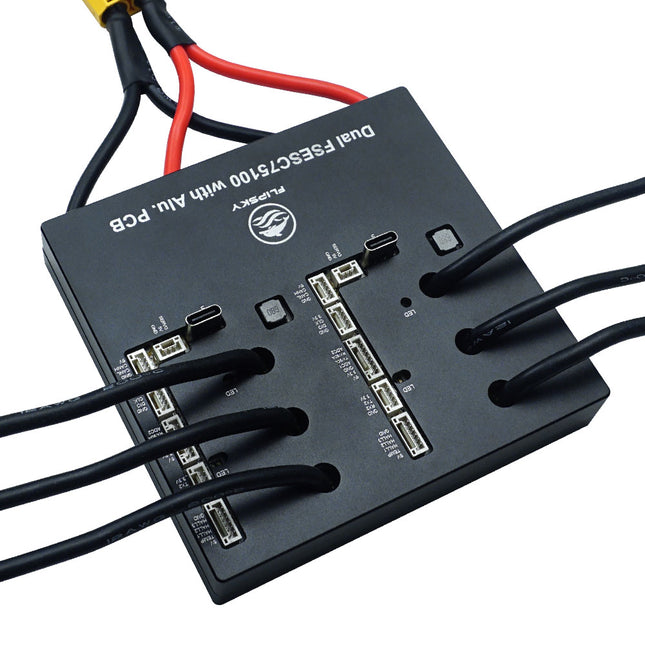

Speciation: Size:L107mm*W103mm*H18.5mmVoltage:14-84V (4-20S safey)Current:continuous max 100A single,dual continuous max 200A,values depend on the mounting  and ambient temperature around the device!BEC:5V@1ASupport BLDC square wave mode control and FOC sine wave modeFirmware: latest (firmware update supported)ERPM:150000Control Interface Ports:USB,CAN,UARTSupported Sensors:ABI，HALL，AS5047，AS5048AInput Set Support:PPM，ADC，NRF,UARTWire Size: 12AWGProgrammable: YesRegenerative Capacity: Yes Warm tips: Phase filering is not available for Flipsky ESC75100 and 75200!Please turn off the phase filter function and choose "false" in vesc_tool when use firmware version on or above 5.3 (VESC_TOOL 3.01). Without turning off the phase filter will result in esc damage. Please do not restore the default parameters when using the wizard interface. Wire Connection:

Lesen Sie Mehr Weniger

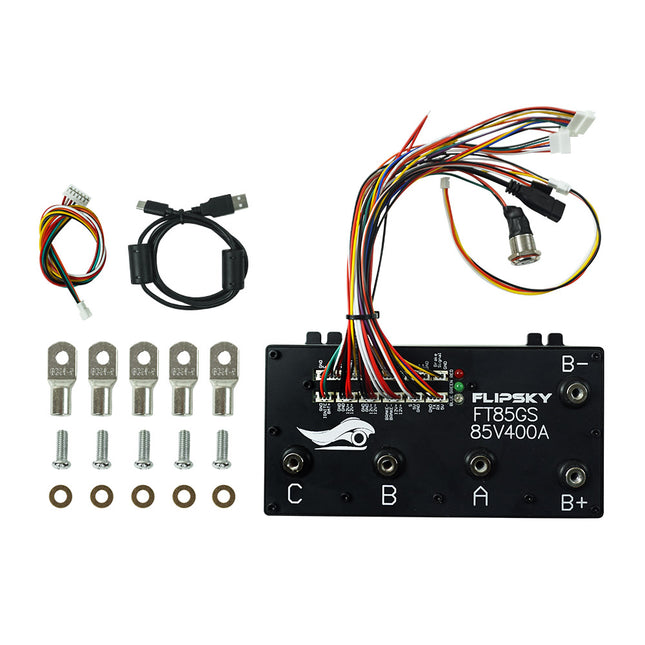

Specifications :  Firmware: V1.5 and above (firmware update via Flipsky ESC Tool supported)Voltage: 14V-85V (safe for 4S-20S)Continuous current: 50V/400A; 75V/350A; 85V/300A (Values depend on the mounting, ambient temperature and air/water circulation around the device.)Peak Current: 800ABEC: 5V@1APower/Motor Wires: Integrated M6 terminalsProgrammable Tool: Flipsky ESC TOOLPWM Frequency Control: YESMultiple Speed Gear Limit Control: YES (UART / ADC)Regenerative Capacity: YESCommunication Ports: USB, CAN, UART, PPM, ADC/PASInput Signals Support: PPM, ADC, PAS, UART(compatible with FLIPSKY remote such as VX1, VX1Pro, VX2, VX3, VX3Pro, VX4Pro )Startup Modes Support: IPDS (sensorless), HFPI (sensorless), HALL (sensored), ENCODER(ABI Encoder，AS5047 Absolute Type Encoder SPI Port), OPEN(Sensorless Open-Loop Startup)Traction Control: YESMultiple Speed Gear levels: Low, Medium, High, ReverseSwitch Support: Power on/off button switch or key switchSize:L190*W109.1*H55.8(with aluminum enclosure) Features: 1.Adopting ARM Cortex-M4 structure with the max 240MHz , improves PWM switching frequency and the motor RPM.2.Programmable via Flipsky ESC Tool to be compatible with multi-types of motor, different battery voltages and multiple control methods.3.Programmable via Flipsky remote controller VX4Pro(remote firmware version: VX4Pro_V1.1 and above)4.Supporting motor FOC with low working noise and smooth starting.5.Supporting Real-time data and fault alerts.6.Supporting adaptive variable PWM frequency control.7.Supporting sensor mode(HALL,ENCODER) and sensorless mode(IPDS, HFPI,OPEN).8.Supporting control types: Current, Duty Cycle, Speed Control, Position Control.9.Supporting multiple types of motor temperature sensors such as NTC-10k-25℃, NTC-10K-100℃, PT1000, PTC-1K-100℃, KTY, etc.10.Protection functions: low and high voltage protection, motor over-temperature protection, MOSFET over-temperature and over current protection, battery over discharge protection.11.Integrating power of 12V(3pcs) to provide power for external devices(headlight, brake light, horn, etc.) with two groups normally open and one controlled by brake signal. (Note: maximum output current:4A)12.Supporting brake signal to cut off ESC output. Wire Connection:
