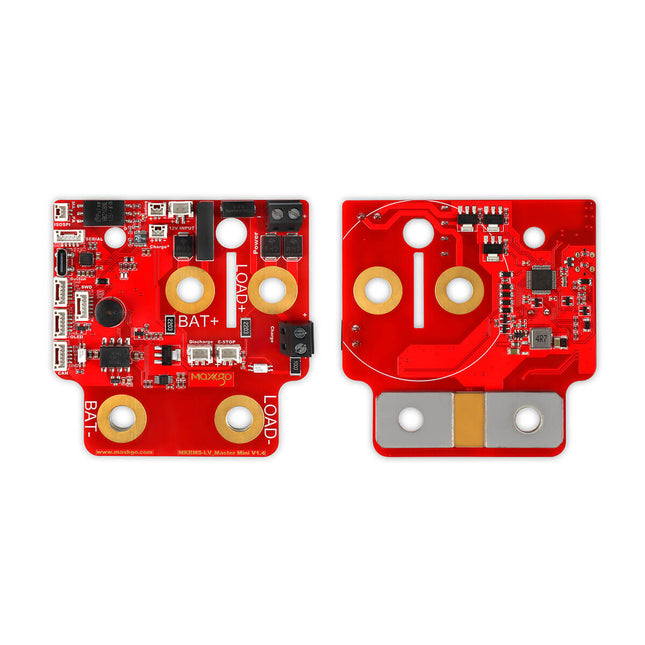

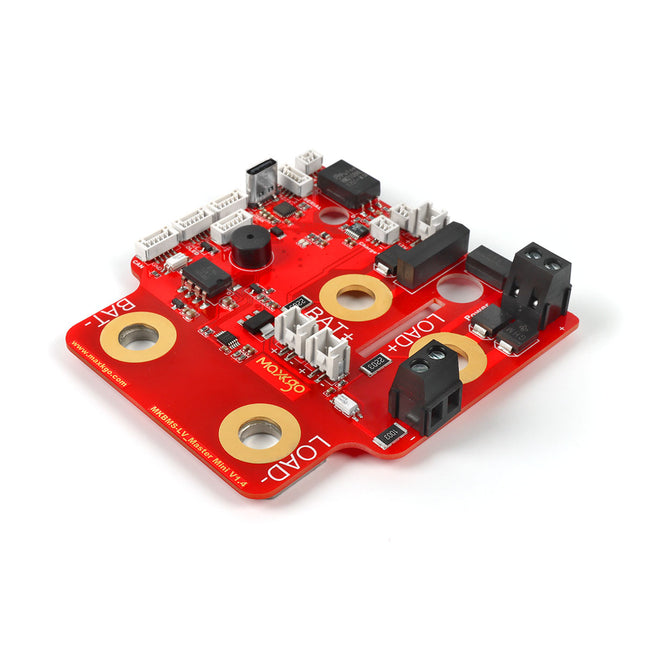

MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 150 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Wenn Sie an einem BMS-All-in-One-Board interessiert sind, könnte dieser Link für Sie hilfreich sein: https://bit.ly/3JJXg3V Funktionen des MKBMS Master Boards (MKBMS-LV Master Mini): Mit Ladespannungsmessung, Feuchtigkeitssensor, isolierter On-Board-5V-Stromversorgung zur Isolierung der CAN-Bus-Schnittstelle und USB Type-C 30V bis 150V Betrieb Spannungsmessungen für Last und Akkupack Bidirektionale Stromüberwachung (bis zu 2500 A gepulst, 500 A kontinuierlich) Isolierter Ladegerät-Erkennungsschaltkreis Isolierte CAN-Bus-Schnittstelle Daisychain Master/Slave ISOSPI-Kommunikation Einzelnes Leiterplattenmuster für Anschraubschütz Es kann interne Stromversorgung oder externe Stromversorgung Spannung ist 12V Integrierte Vorentladeschaltung USB- und serielle Schnittstelle zur Konfiguration und Firmware-Upgrades mit dem ENNOID-BMS-Tool OLED-Display-Ausgabe EIN/AUS-Kippschaltereingang SWD-Brennfehlerbehebung oder Firmware-Update-Schnittstelle Funktionen des MKBMS-Slave-Boards: Die MKBMS-Slave-Platine besteht aus einer Aluminium-Grundplatte, die eine bessere Wärmeableitung bietet. Skalierbar und isoliert 1000 VDC+ Kompatibel mit MKBMS-Masterboards Überwachung von 5 bis 18 Zellebenen pro Platine Daisychain Master/Slave ISOSPI-Kommunikation Parameter vollständig programmierbar über eine benutzerfreundliche grafische Benutzeroberfläche 33-Ohm-Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen Eigenversorgung durch überwachte Zellen 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb Besonders niedriger Stromverbrauch (Ruhemodus = 6 µA) Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) Variante: LTC6811: Bis zu 12 Zellenspannungsüberwachung und 1+4 Temperatursensoren* pro Slave LTC6812: Bis zu 15 Zellenspannungsüberwachung und 1+8 Temperatursensoren* pro Slave LTC6813: Bis zu 18 Zellen Spannungsüberwachung und 1+8 Temperatursensoren* pro Slave *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 oder 8 Temperatursensoren sind nicht in den Paketlisten enthalten sondern eine Schnittstelle zum Anschluss von maximal 4 Temperatursensoren oder zum Anschluss von maximal 8 Temperatursensoren. Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 23S: 2 x LTC6811-12S: 12S + 11S (optimal) 2 x LTC6812-15S: 12S + 11S (Zwei Slaves teilweise geladen) 2 x LTC6813-18S: 12S + 11S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 27S: 3 x LTC6811-12S: 9S + 9S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 14S + 13S (Optimal) 2 x LTC6813-18S: 14S + 13S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 29S: 3 x LTC6811-12S: 10S + 10S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 14S (Optimal) 2 x LTC6813-18S: 15S + 14S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 30S: 3 x LTC6811-12S: 10S + 10S + 10S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 15S (Optimal) 2 x LTC6813-18S: 15S + 15S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 35S: 3 x LTC6811-12S: 12S+12S+11S (Gut) 3 x LTC6812-15S: 12S+12S+11S (Drei Slaves teilweise geladen) 2 x LTC6813-18S: 18S + 17S (Optimale Wahl) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S Das Batteriemanagementsystem MKBMS implementiert die folgenden Funktionen: 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz. 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Intelligenter Batterieausgleich: passiver Ausgleich 6. Vor Ort programmierbar 7. Berechnung der Stromgrenze 8. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 9. Drift Ladezustand 10. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 11. Integration mit anderen Geräten 12. Mehrere in Reihe geschaltete BMS-Einheiten 13. Aktuelle Sensorunterstützung 14. Isolierung von der Fehlererkennung 15. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 16. Software zur Datenerfassung und Programmierung MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. Versandliste: MKBMS-LV Master Mini Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1 x 12 mm 3–6 V Druckschalter. LTC6811-12S- Gehäuse 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter   MKBMS-LV Master Mini + LTC6811-12S 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1 x 12 mm 3–6 V Druckschalter. 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter LTC6813-18S  Paket 1X PCBA-Platine LTC6813-18S V1.4 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 6P Leitung 1X HY2.0 Einzelkopf 13P Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter MKBMS-LV Master Mini + LTC6813-18S- Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 1X PCBA-Platine LTC6813-18S V1.4 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 6P Leitung 1X HY2.0 Einzelkopf 13P Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter LTC6812-15S-Paket—— 1X PCBA-Platine LTC6812-15S Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 2X HY2.0 Einzelkopf 8P-Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter MKBMS-LV Master Mini+ Verkabelung Terminal​ Paket​ 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 4x 90 Grad Winkelklemmenblock T90-25/8 (Rotkupfer) 2X M8*16 Edelstahl-Rundkopfschrauben (Edelstahl) 2X M8*Edelstahlmuttern (Edelstahl) 4X M8 Kupferdichtung (Rotkupfer) MKBMS-LV Master Mini + Hauptschütz K4415 Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 1x TE2299223-2 EVC500 Hauptschütz 1X HY2.0 Einzelkopf 2P-Leitung MKBMS-LV Master Mini + DC-DC-Abwärtsmodul-Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 1X DC-DC- Abwärtswandler Energieversorgungs Modul MKBMS-Hardware-Designdatei: LTC6811-12W_V1.2 MKBMS-LV_Master_Mini_V1.4

Lesen Sie Mehr Weniger

Firmware & software repositories are available click here： MAXKGO MAXKGO BMS User Manual:MAXKGO Maxkgo-BMS Privacy Policy (1)Maxkgo-BMS User Protocol (1) Remark:Only Support 6S-28S 12A Smart Only Charge BMS and 6S-24S 150A Smart BMS Specs: ●Type:Smart Charge only ●Cell Chemistry: Li-ion/LiFePO4 ●Number of Battery Strings: 6S-28S ●Charge Current: 12A ●Single cell voltage Sdetection range: 2v-5v,error value:±2mV ●Balance: 28mA@4.2V,Passive balance ●connector:XT30/XT60 ●Short Circuit Protection:Support. ●Bluetooth Function:with Bluetooth ,Support for Android  ●Temperature detection:-30～125℃. ●Voltage support range: 15V-118V ●Abs. Max battery voltage: 120V ●Shutdown Consumption: <80uA ●Quantity of Temperature Detection: 4 Pcs(NTC) ●SoC estimation accuracy:Error:8%(operating conditions). ●Operating power consumption:<40mA(UART/CAN). ●Standby power consumption:<100uA. ●Charge protection Temp: 0°C~100°C ●Charge Temp Reset: 0°C~100°C ●Recommended Working Temp:-20°C~+75°C ●Size: 112.17*33.7*12.8mm Notice:The Each S voltage can only be set to a maximum of 4.2V for 28S battery pack Package Included: 1* MKBMS 6S-28S 12A Smart Only Charge Board(With aluminum shell) 1* Bluetooth module 1* UART module 1* 1.3 inch OLED display LCD screen module 1* 12MM 3-6V key switch 1* GH1.5 single head 5P line 1* GH1.25-5P to Dupont line 1* PH2.0 single head 15P line 1* PH2.0 single head 14P line 1* PH2.0 single head 8P line Wiring Diagram Operation Notes: Please ensure the correctness of the wiring sequence, from B0-B15, B16-B28, the voltage increases from low to high in sequence. This BMS is compatible with battery packs up to 28s, which is over 118V when fully charged. Electric shocks from high voltage may cause serious injury.Please pay attention to safety when using. This device can only be used for charging to reduce the risk of overcharging, but cannot prevent Discharge over-current, short circuit, and over-discharge.

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 400 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Vielleicht benötigen Sie weitere MKBMS-Optionen: https://bit.ly/3xR2DJS Funktionen des MKBMS-Slave-Boards: Die MKBMS-Slave-Platine besteht aus einer Aluminium-Grundplatte, die eine bessere Wärmeableitung bietet. Skalierbar und isoliert 1000 VDC+ Kompatibel mit MKBMS-Masterboards Überwachung von 5 bis 18 Zellebenen pro Platine Daisychain Master/Slave ISOSPI-Kommunikation Parameter vollständig programmierbar über eine benutzerfreundliche grafische Benutzeroberfläche 33-Ohm-Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen Eigenversorgung durch überwachte Zellen 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb Besonders niedriger Stromverbrauch (Ruhemodus = 6 µA) Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) Variante: LTC6813: Bis zu 18 Zellen Spannungsüberwachung und 1+8 Temperatursensoren* pro Slave *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 oder 8 Temperatursensoren sind nicht in den Paketlisten enthalten bedeutet aber eine Schnittstelle zum Anschluss von maximal 8 Temperatursensoren.   MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. LTC6813-18S  Paket 1X PCBA-Platine LTC6813-18S V1.4 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 6P Leitung 1X HY2.0 Einzelkopf 13P Leitung 1X HY2.0 Einzelkopf 16P Leitung 4X Nylonsäule 4X Nylonmutter

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68 11 und wird über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten Boards unterschiedlicher Größe verbunden.   BMS-Funktion —— Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw.   LTC6211 12S Slave- Funktionen —— 1. Eine Leiterplatte aus Aluminiumlegierung, bessere Wärmeableitungswirkung . 2. Kompatibel mit MKBMS und ENNOID BMS . 3. Füllstandsüberwachung von 5–12 Zellen pro Platine. 4. 1+4 Temperatursensoren pro Slave. 5. Eigenstromversorgung durch die überwachten Zellen. 6. Extrem niedriger Stromverbrauch, Ruhemodus = 6 uA . 7. Es kann über die ISOSPI-Schnittstelle mit mehreren Slave-Boards verbunden werden, um ein integriertes Board zu bilden 8. Daisychain Master ISOSPI-Kommunikation 9. 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb 10. 33 Ohm Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen 11.Skalierbar und isoliert 1000 VDC+ 12.Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps)   *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 Temperatursensoren sind nicht in den Paketlisten bedeutet aber eine Schnittstelle zum Anschluss von maximal 4 Temperatursensoren .     Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 23S: 2 x LTC6811-12S: 12S + 11S (optimal)   MKBMS-Überwachungspaket 27S: 3 x LTC6811-12S: 9S + 9S + 9S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 29S: 3 x LTC6811-12S: 10S + 10S + 9S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 30S: 3 x LTC6811-12S: 10S + 10S + 10S (Drei Slaves teilweise geladen)   MKBMS-Überwachungspaket 35S: 3 x LTC6811-12S: 12S+12S+11S (Gut) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S     MKBMS- Funktionen : 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz . 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Vor Ort programmierbar 6. Berechnung der Stromgrenze 7. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 8. Drift Ladezustand 9. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 10. Integration mit anderen Geräten 11. Mehrere in Reihe geschaltete BMS-Einheiten 1 2 . Aktuelle Sensorunterstützung 13. Isolierung von der Fehlererkennung 14. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 15. Software zur Datenerfassung und Programmierung   MKBMS kann in drei Aspekte unterteilt werden: Automobil, Industrie, Konsum: 1. Elektrische Fahrzeuge 2. Elektrischer Streifenwagen 3. Panorama-Sightseeing-Auto 4. Handhabungsroboter 5. Automatischer Gabelstapler 6. Elektrisches Zweirad 7. AGV-Gabelstapler 8. Sightseeing-Auto 9. Elektrisches Dreirad 10. Fahrzeuge der Elektromobilität 11. Wohnmobil 12. Solar-Straßenlaterne 13. Energiespeicher für den Außenbereich 14. Energiespeicherausrüstung für den Heimgebrauch 15. Roboter usw.       Versandliste:   LTC6811-12S-AL V1.2 Slave-Board -Paket ——   1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 2X GH1.25 Doppelkopf 2P gleichsinnige Leitung 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter   LV-Masterboard + 12S-Slaveboard-Paket —— 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X Schalter 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 2X GH1.25 Doppelkopf 2P gleichsinnige Leitung 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 150 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Vielleicht benötigen Sie weitere MKBMS-Optionen: https://bit.ly/3EQO9Nt Das Batteriemanagementsystem MKBMS implementiert die folgenden Funktionen: 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz. 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Intelligenter Batterieausgleich: passiver Ausgleich 6. Vor Ort programmierbar 7. Berechnung der Stromgrenze 8. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 9. Drift Ladezustand 10. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 11. Integration mit anderen Geräten 12. Mehrere in Reihe geschaltete BMS-Einheiten 13. Aktuelle Sensorunterstützung 14. Isolierung von der Fehlererkennung 15. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 16. Software zur Datenerfassung und Programmierung MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. Versandliste: MKBMS-LV Master Mini Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1 x 12 mm 3–6 V Druckschalter. MKBMS-LV Master Mini + Verdrahtungsklemmenpaket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 4x 90 Grad Winkelklemmenblock T90-25/8 (Rotkupfer) 2X M8*16 Edelstahl-Rundkopfschrauben (Edelstahl) 2X M8*Edelstahlmuttern (Edelstahl) 4X M8 Kupferdichtung (Rotkupfer) MKBMS-LV Master Mini + Hauptschütz K4415 Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 1x TE2299223-2 EVC500 Hauptschütz 1X HY2.0 Einzelkopf 2P-Leitung   MKBMS-LV Master Mini + DC-DC-Abwärtsmodul-Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 Hauptplatine 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X 12MM 3-6V Schlüsselschalter 1X DC-DC- Abwärtswandler Energieversorgungs Modul MKBMS-Hardware-Designdatei: LTC6811-12W_V1.2 MKBMS-LV_Master_Mini_V1.4

Lesen Sie Mehr Weniger

Maxkgo 150V 3A Hochleistungs-Abwärtsmodul Spezifikationen: Maximal 150 V Eingang 3A Stromausgang 1-9mA Ruhestrom Bis zu 95 % Umwandlungseffizienz -40°C bis +85°C Dynamische Frequenzumwandlung und geringe Welligkeit Kurzschlussschutz am Ausgang Eingebauter Übertemperaturschutz Der Hauptzweck: Stromversorgung für Autoladegeräte Konstantspannungsnetzteil Solarstromumwandlung Konverter für Elektrofahrzeuge Merkmale: Kleine Größe, große Leistung Dynamische Frequenzumwandlung und geringe Welligkeit Aluminiumsubstrat mit starker Wärmeableitung—— Die Lebensdauer des Netzteils hängt von der Betriebstemperatur ab. Je niedriger die Temperatur, desto länger die Lebensdauer. Das Modul verwendet eine Aluminiumgrundplatte, die eine weitaus bessere Wärmeableitungsleistung als gewöhnliche Verbundplatten aufweist und eine längere Lebensdauer hat. Wenn das Modul in das Gerätegehäuse oder andere Metallmaterialien passt, um die Wärmeableitung zu unterstützen, ist die Lebensdauer länger. 3000 V Spannungsfestigkeit, kein Grund zur Sorge über Leckagen im Aluminiumgehäuse. Maße: Wenn die Platine nicht eingesteckt ist, beträgt die Höhe 17 mm und die Größe der 4 Schraubenlöcher beträgt 3 mm. Während der Installation kann die Platine je nach tatsächlicher Situation direkt an einem festen Objekt befestigt werden, um die Wärmeableitung zu verbessern. Vout = (R3/R2+1) x 1,2 Modulschnittstelle: IN+: DC-Eingang Pluspol 10 V – 130/150 V (muss mehr als 5 V höher sein als der Ausgang) IN-: DC-Eingang Minuspol, verbunden mit dem Minuspol des Ausgangs OUT+: DC-Ausgang Pluspol. OUT-: Minuspol des DC-Ausgangs, verbunden mit dem Minuspol des Eingangs. Aufmerksamkeit: 1. Der Eingang des Produkts sollte größer als die Ausgangsspannung sein, und es ist am besten, einen Spannungsunterschied von mehr als 5 V aufrechtzuerhalten. Der Eingang kann nicht umgekehrt angeschlossen oder mit der Anti-Burn-Platine verbunden werden. Während der Installation kann die Platine je nach tatsächlicher Situation direkt an einem festen Objekt befestigt werden, um die Wärmeableitung zu verbessern. 2. Schließen Sie zuerst den Eingang an, nicht das Ausgabegerät. Schließen Sie zuerst das Verbindungskabel zwischen dem Modul und der Stromversorgung an und schalten Sie dann die Stromversorgung ein. Andernfalls kann es durch die hohe Spannung leicht zu Funkenbildung kommen, die den Schaltkreis beschädigen kann. Nachdem Sie eine geeignete Stromversorgung ausgewählt haben, messen Sie mit einem Multimeter oder Voltmeter, ob die Ausgangsspannung des Moduls mit der vom Gerät benötigten Spannung übereinstimmt, und schließen Sie dann das elektrische Gerät an. Die Verkabelung sollte nicht zu dünn sein, damit das Kabel dem entsprechenden Strom standhält. 3. Schützen Sie induktive Lasten, um eine übermäßige elektromotorische Rückkraft zu verhindern, die über den Ausdauerbereich des Chips hinausgeht. Wenn Sie lange arbeiten müssen, sollten Sie ein Leistungsmodul mit höherer Leistung kaufen. Die tatsächlich vom Lastgerät verbrauchte Leistung sollte 30 bis 75 % der Nennleistung des Moduls betragen. Die Nutzung bei Volllast oder Überlast hat große Auswirkungen auf die Stabilität, Temperatur, Lebensdauer usw. des Moduls. Je mehr Leistung das Modul verbraucht und je näher der Strom am Maximalstrom liegt, desto größer ist die Wärmeentwicklung. Achten Sie bei der Verwendung auf die Wärmeableitung. 4. Dieses Modul ist eine nicht isolierte Stromversorgung. Wenn das Gerät teuer ist und in Hochspannungs- und komplexen Umgebungen verwendet wird, wird empfohlen, eine isolierte Stromversorgung (mit einem Trenntransformator) zu verwenden.

Lesen Sie Mehr Weniger

Firmware & software repositories are available click here： MAXKGO MAXKGO BMS User Manual:MAXKGO Remark: Only Support 6S-28S 12A Smart Only Charge BMS and 6S-24S 150A Smart BMS Maxkgo-BMS Privacy Policy (1)Maxkgo-BMS User Protocol (1) Package Included:  1* MKBMS 6S-24S Smart Bluetooch VESC BMS Board(With aluminum shell) 1* Bluetooth module 1* UART module 1* 1.3 inch OLED display LCD screen module 1* 12MM 3-6V key switch 1* GH1.5 single head 5P line 1* GH1.25-5P to Dupont line 1* PH2.0 single head 13P line 1* PH2.0 single head 12P line 1* PH2.0 single head 8P line Operation Notes: Please ensure the correctness of the wiring sequence, from B0-B12, B13-B24, the voltage increases from low to high in sequence. 1. This BMS is compatible with battery packs up to 24s, which is over 102V when fully charged. Electric shocks from high voltage may cause serious injury.Please pay attention to safety when using.

Lesen Sie Mehr Weniger

DC-DC-Abwärtsstromversorgungsmodul Spezifikationen Eingangsspannung: 9V-90V Die minimale Spannungsdifferenz zwischen der Eingangsspannung und der Ausgangsspannung beträgt 4 V (bei einer Ausgangsspannung von 5 V beträgt die Eingangsspannung 9–90 V Gleichstrom, und bei einer Ausgangsspannung von 12 V beträgt die Eingangsspannung 16–90 V Gleichstrom). Ausgangsspannung: 12V/5V Maximaler Ausgangsstrom: 3 A (das heißt, der konstante Stromwert beträgt 3 A, wenn die angepasste Spannung höher als 12 V ist, beträgt der Ausgangsstrom weniger als 3 A, die Leistung sollte 30 W nicht überschreiten, 12 V und 5 V können 3 A erreichen.) Typische Betriebsfrequenz: 140 KHz Hoher Wirkungsgrad: bis zu 95 % (je kleiner der Druckunterschied, desto höher der Wirkungsgrad) Betriebstemperatur: Industriequalität (-40 °C bis +85 °C) Modulvolumen: 42*30*17mm Produktvorteile Frequenzreduzierung bei geringer Last, um die Effizienz bei geringer Last zu verbessern. Geringer Standby-Strom. Integrierter Übertemperatur-, Überstrom- und Ausgangskurzschlussschutz. Eingebauter Sanftanlauf. Konstante Spannung und konstanter Stromausgang. Anweisungen 1. Verbinden Sie zuerst die Verbindungsleitung zwischen dem Modul und der Stromversorgung und schalten Sie es dann ein. (Wenn der Eingangsanschluss mit Strom verbunden ist, besteht die Gefahr von Funkenbildung, insbesondere wenn die Eingangsspannung hoch ist. Das Pad des Moduls kann sogar durchbrennen.) 2. Nachdem Sie ein geeignetes Netzteil ausgewählt haben, messen Sie mit einem Multimeter oder Voltmeter, ob die Ausgangsspannung des Moduls mit der vom Gerät benötigten Spannung übereinstimmt. 3. Schließen Sie elektrische Geräte oder (Last) an den Ausgang des Moduls an. Paketliste 1x DC-DC-Step-Down-Stromversorgungsmodul MKBMS LV Master Mini PCBA-Platine Versandliste MKBMS LV Master Mini-Paket 1X PCBA-Platine MKBMS LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1X Schalter

Lesen Sie Mehr Weniger

MKBMS basiert auf dem modularen BMS von LTC68XX und STM32 MCU und ist über die ISOSPI-Schnittstelle mit einem oder mehreren Slave-Boards und integrierten integrierten Boards unterschiedlicher Größe verbunden. Das modulare BMS kann für verschiedene Anwendungen mit Batteriespannungen innerhalb von 150 V konfiguriert werden. MKBMS wurde auf Grundlage der Open-Source-Materialien von DieBieMS und ENNOID BMS entwickelt. Derzeit ist MKBMS mit der ENNOID-Firmware kompatibel. An dieser Stelle ein besonderer Dank an die Entwickler der Open-Source-BMS-Materialien. Vielleicht benötigen Sie weitere MKBMS-Optionen: https://bit.ly/3EQO9Nt Funktionen des MKBMS Master Boards (MKBMS-LV Master Mini): Mit Ladespannungsmessung, Feuchtigkeitssensor, isolierter On-Board-5V-Stromversorgung zur Isolierung der CAN-Bus-Schnittstelle und USB Type-C 30V bis 150V Betrieb Spannungsmessungen für Last und Akkupack Bidirektionale Stromüberwachung (bis zu 2500 A gepulst, 500 A kontinuierlich) Isolierter Ladegerät-Erkennungsschaltkreis Isolierte CAN-Bus-Schnittstelle Daisychain Master/Slave ISOSPI-Kommunikation Einzelnes Leiterplattenmuster für Anschraubschütz Es kann interne Stromversorgung oder externe Stromversorgung Spannung ist 12V Integrierte Vorentladeschaltung USB- und serielle Schnittstelle zur Konfiguration und Firmware-Upgrades mit dem ENNOID-BMS-Tool OLED-Display-Ausgabe EIN/AUS-Kippschaltereingang SWD-Brennfehlerbehebung oder Firmware-Update-Schnittstelle Funktionen der MKBMS-Slave-Platine (LTC6811-12W-AL): Die MKBMS-Slave-Platine besteht aus einer Aluminium-Grundplatte, die eine bessere Wärmeableitung bietet. Skalierbar und isoliert 1000 VDC+ Kompatibel mit MKBMS-Masterboards Überwachung von 5 bis 18 Zellebenen pro Platine Daisychain Master/Slave ISOSPI-Kommunikation Parameter vollständig programmierbar über eine benutzerfreundliche grafische Benutzeroberfläche 33-Ohm-Ausgleichswiderstände (0,125 A Kapazität) auf allen Kanälen Eigenversorgung durch überwachte Zellen 1,2 mV Genauigkeit, -40 bis 120 °C Betrieb Besonders niedriger Stromverbrauch (Ruhemodus = 6 µA) Horizontale Molex SL-Anschlüsse für Balance und Temperatur. (Kommt mit Stecker, Buchse + Crimps) Variante: LTC6811: Bis zu 12 Zellenspannungsüberwachung und 1+4 Temperatursensoren* pro Slave LTC6812: Bis zu 15 Zellenspannungsüberwachung und 1+8 Temperatursensoren* pro Slave LTC6813: Bis zu 18 Zellen Spannungsüberwachung und 1+8 Temperatursensoren* pro Slave *Der erste Temperaturkanal wird von der Slave-Platine selbst verwendet. Die folgenden 4 oder 8 Temperatursensoren sind nicht in den Paketlisten enthalten sondern eine Schnittstelle zum Anschluss von maximal 4 Temperatursensoren oder zum Anschluss von maximal 8 Temperatursensoren. Beispiele für Paketkonfigurationen: MKBMS-Überwachungspaket 23S: 2 x LTC6811-12S: 12S + 11S (optimal) 2 x LTC6812-15S: 12S + 11S (Zwei Slaves teilweise geladen) 2 x LTC6813-18S: 12S + 11S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 27S: 3 x LTC6811-12S: 9S + 9S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 14S + 13S (Optimal) 2 x LTC6813-18S: 14S + 13S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 29S: 3 x LTC6811-12S: 10S + 10S + 9S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 14S (Optimal) 2 x LTC6813-18S: 15S + 14S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 30S: 3 x LTC6811-12S: 10S + 10S + 10S (Drei Slaves teilweise geladen) 2 x LTC6812-15S: 15S + 15S (Optimal) 2 x LTC6813-18S: 15S + 15S (Zwei Slaves teilweise geladen) MKBMS-Überwachungspaket 35S: 3 x LTC6811-12S: 12S+12S+11S (Gut) 3 x LTC6812-15S: 12S+12S+11S (Drei Slaves teilweise geladen) 2 x LTC6813-18S: 18S + 17S (Optimale Wahl) *Bei einer ungleichmäßigen Zellenanzahl in Reihe sollte nur die letzte Slave-Platine in der Daisy-Chain-Schleife eine Zelle weniger angeschlossen haben als die anderen Slaves. Beispiel: 39S = 10S + 10S + 10S + 9S Das Batteriemanagementsystem MKBMS implementiert die folgenden Funktionen: 1. Strom- und Spannungsschutz: Schützt den Akku vor Überladung und Tiefentladung und verlängert so die Lebensdauer. 2. Überwachung des Batteriezustands: Überwachen Sie den Innenwiderstand einer einzelnen Batterie und die Überwachungskapazität des Batteriepacks. 3. Wärmemanagement: Überhitzungs- und Untertemperaturschutz. 4. Unterstützungsbatterien: Li-Ion, Li-Polymer, Li-Phosphat 5. Intelligenter Batterieausgleich: passiver Ausgleich 6. Vor Ort programmierbar 7. Berechnung der Stromgrenze 8. Vollständig programmierbare CANBUS-Schnittstelle, programmierbare Struktur aller CAN-Nachrichten 9. Drift Ladezustand 10. Zuverlässigkeit, Geschwindigkeit und Genauigkeit 11. Integration mit anderen Geräten 12. Mehrere in Reihe geschaltete BMS-Einheiten 13. Aktuelle Sensorunterstützung 14. Isolierung von der Fehlererkennung 15. Automobiltaugliches Design, automobiltauglicher Verriegelungsstecker 16. Software zur Datenerfassung und Programmierung MKBMS lässt sich grob in die drei Aspekte Automobil, Industrie und Konsum unterteilen: 1. Elektrofahrzeuge; 2. Elektrischer Streifenwagen; 3. Panorama-Sightseeing-Auto; 4. Handhabungsroboter; 5. Automatischer Gabelstapler; 6. Elektrofahrräder; 7. Elektrisches Skateboard; 8. Elektrowerkzeuge; 9. Verbraucherroboter usw. Versandliste: MKBMS Master-Platine + Slave-Platine Paket 1X PCBA-Platine MKBMS-LV Master Mini V1.4 2X GH1.25 Einzelkopf 2P-Leitung 1X GH1.25 Doppelkopf 2P gleichsinnige Leitung 3X HY2.0 Einzelkopf 2P-Leitung 2X GH1.25 Einzelkopf 5P-Leitung 1X GH1.25-5P zur Dupont-Leitung 1X USB-Kabel Typ-C Datenkabel 1 x 2,0 mm Überbrückungskappe 1X 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1 x 12 mm 3–6 V Druckschalter. 1X PCBA-Platine LTC6811-12W-AL V1.2 Slave-Platine 1X GH1.25 Doppelkopf 2P rot-schwarze Leitung (für Masterboard) 1X GH1.25 Doppelkopf 2P schwarz-weiße Leitung (für Slave-Board) 1X HY2.0 Einzelkopf 5P Leitung 1X HY2.0 Einzelkopf 13P Leitung 4X Nylonsäule 4X Nylonmutter MKBMS-Hardware-Designdatei: LTC6811-12W_V1.2 MKBMS-LV_Master_Mini_V1.4
