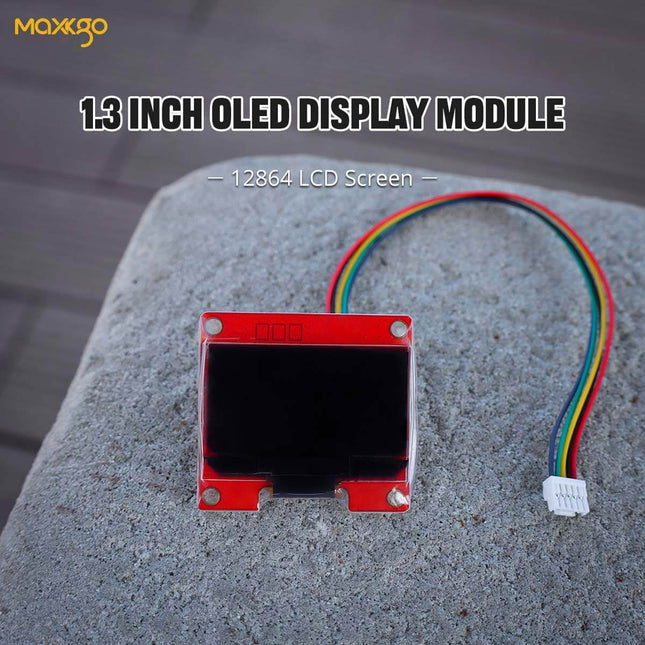

Spezifikationen : Displayfarbe: weiß Betriebstemperatur: -40℃～80℃ Kommunikationsmethode: IIC-Serieller Anschluss Stromversorgungsmodus: DC 3,3 V Auflösung: 192*64 Displaygröße: 29,42 x 14,7 mm Abmessungen: 36*33,5 MM Nettogewicht: 7,3 g   Beschreibung :​ Die Leiterplatte besteht aus einer roten Leiterplatte, das Schaltungslayout ist sinnvoller und das Erscheinungsbild schöner. Gleichzeitig wird das doppelseitige Kupfer-Tauchgold-Verfahren angewendet, die Kupferdicke beträgt 1oZ und das Material FR-4 wird ausgewählt, um das Produkt stabiler und schöner zu machen. Vorteile des 1,3 Zoll OLED- Displays: 1. Ultraweiter Betrachtungswinkel 2. Starke Entstörung 3. Hoher Kontrast 4. Goldener Schnitt 5. Das Sehen im weißen Licht ist klar und natürlich Paketliste: 1,3-Zoll-Anzeigemodul ×1 Doppelkopf-5P-Leitung ×1

Lesen Sie Mehr Weniger

Das MKBMS 4S-24S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-24S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-24S Serienanzahl: 4-24S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 110*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-24s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen : Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einräder ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt : 1 * MKBMS 4S-24S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 12P Leitung 1 * GH2.0 Einzelkopf 13P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B12, B13-B24 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 24 s kompatibel, was bei voller Ladung über 100 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus. Schaltplan: 4S: 24S:

Lesen Sie Mehr Weniger

Beschreiben: Das MKBMS 4S-30S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-30S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Adapterplatine: https://shorturl.at/bhjTY Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-30S Serienanzahl: 4-30S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 130*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-30s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen: Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einrädrige elektrische Skateboards ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt: 1 * MKBMS 4S-30S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 15P Linie 1 * GH2.0 Einzelkopf 16P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT30- oder XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B15, B16-B30 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 30 s kompatibel, was bei voller Ladung über 5 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus.

Lesen Sie Mehr Weniger

MAXKGO-SS BMS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist eine voll ausgestattete Batterieschutzplatine für Elektromotorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die werkseitige Standardeinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Firmware- und Software-Repositories sind auf unserer Github-Seite verfügbar.  Wenn Sie ein BMS mit mehr Serien benötigen, ist 24S BMS möglicherweise eine gute Wahl. Weitere Informationen: https://bit.ly/3LQcl5S Produktparameter: Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V - 52 V Ladestrom: ≤ 10 A Abs. Max. Batteriespannung: 60V Minimale Betriebsspannung: 14V Dauerladestrom: 10A Es wird empfohlen, 8A ohne Schale nicht zu überschreiten Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤70A Entladespannung: 24 V - 52 V Überentladungsschutz—— Überentladungserkennungsspannung: 0-5 V Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladeschutz mit Überstromauslöser Bedingung: ohne Last Kurzschlussschutz-- Kurzschlusserkennungsspannung: Kurzschluss der externen Last Verzögerung bei der Kurzschlusserkennung: 320 µs Kurzschlussschutzauslösung: ohne Last Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperaturbereich: -20℃—+80℃ Lagertemperaturbereich: -20℃—+100℃ Eigenverbrauch-- Arbeitsstrom: ≤40mA Ruhestrom: ≤100uA Beschreibung der Hauptfunktionen ——Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale- Kompaktes Layout und Mini Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung. Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit Spannungsmessungen für Last, Ladegerät und Akkupack Bidirektionale Stromüberwachung SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung Ladegerät-Erkennungsschaltung Integrierte Vorladeschaltung Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse Summer und Status-LED Sicherheit: Konfigurierbare Unter-/Übertemperaturabschaltungen für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Transientenspannungsunterdrückung an allen Eingängen Sekundärsicherung aller Balancekanäle, USB-Anschluss und Netzteil Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Lieferinhalt-- 12s All-in-One-BMS-Board mit Shell: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine (mit Aluminiumgehäuse) 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 Einzelkopf-5P-Kabel 1 * GH1.25-5P zur Dupont-Linie 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board mit Gehäusegröße und -gewicht -- Größe: 89 x 40 x 20,8 mm Nettogewicht: 106,5 g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 303,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 380g 12s All-in-One-BMS-Board ohne Hülle: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine 1*2,0 MM Überbrückungskappe 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board ohne Gehäusegröße und -gewicht – Größe: 84 x 35 x 20 mm Nettogewicht: 65g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 126,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 230g Schaltplan 6 bis 12 Jahre 8 bis 12 Sekunden 12er-12er 12s-12s-Schaltplan nur zum Laden 12s-12s ohne Aluminiumschale Sollten Sie weitere Diagramme für andere Baureihen benötigen, kontaktieren Sie uns bitte!

Lesen Sie Mehr Weniger

MAXKGO-SS BMS ist eine voll ausgestattete Batterieschutzplatine für Elektrofahrzeuge, leichte Elektrofahrzeuge und Elektro-Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Überstromschutz, Temperaturschutz und Ausgleichsschutz integriert. (Die werkseitige Standardeinstellung ist 12S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Spezifikationen Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V – 52 V Ladestrom: ≤50A Unterstützt die höchste Ladespannung: 60 V. Unterstützte Mindestladespannung: 14 V Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤200A Entladungs-Überstromschutzwert: ≤200A Entladespannung: 24V-52V Überentladungsschutz—— Überentladungserkennungsspannung: 0–5 V. Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladungs-Überstromschutz-Auslösebedingung: Trennen Sie die Last Kurzschlussschutz-- Kurzschlussschutzbedingungen: Externer Lastkurzschluss Verzögerung bei der Kurzschlusserkennung: 320 µS Auslösebedingung für Kurzschlussschutz: Last abschalten Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperatur—— Temperaturbereich: -20 °C – +80 °C Lagertemperatur-- Temperaturbereich: -20 °C – +100 °C Eigenverbrauch-- Betriebsstrom: ≤40 mA Ruhestrom: ≤ 100 uA Beschreibung der Hauptfunktionen – Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Überstromschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: Aktive Balance und passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Kurzschlussschutz: externer Lastkurzschluss Wiederherstellung des Kurzschlussschutzes: Trennen Sie die Last Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale-- 1.Kompaktes Layout und Mini 2. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für erhöhte Zuverlässigkeit 3.Spannungsmessungen für Last, Ladegerät und Akkupack 4.Bidirektionale Stromüberwachung 5.SOC basierend auf Coulomb-Zählung 6.Mit Feuchtigkeitssensor und Platinentemperaturüberwachung. 7.Ladegerät-Erkennungsschaltung 8.Integrierte Vorladeschaltung 9.Power-Taste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle 10. Integrierter hocheffizienter 3,3-V-Regler, der über den Hauptakku mit Strom versorgt wird 11.Hochstromfähige Schraubverbinder in Automobilqualität für Hauptstromanschlüsse 12.Summer und Status-LED 13.Aluminiumlegierungsgehäuse für bessere Wärmeableitung 14.Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. 15.Kompatibel mit MAXKGO-BMS-TOOL und ENNOID-BMS-TOOL. Sicherheit-- Konfigurierbare Unter-/Übertemperaturabschaltung für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Überspannungsschutz an allen Eingängen Sekundäre Sicherung aller Balance-Kanäle, USB-Anschluss und Stromversorgung Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Ohne Schale. Im Lieferumfang enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 114,3 x 47,2 x 25,7 mm Nettogewicht: 130g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 330 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 396 g Mit Shell-Paket enthalten—— 1 * MKBMS-SSMINI-12S200A Leiterplatte 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 einzelnes 5P-Kabel 1 * GH1.25-5P zu Dupont Kabel 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM jumper kappe 1 * 1,3-Zoll-OLED-Display-LCD-Modul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl Rundkopfschrauben 2 * M5 * 12 Edelstahl-Rundkopfschrauben 2 * M5 Kupfermuttern 6 * M5 Kupferdichtung 6* 90 Grad Winkelklemme T90-6/5 (Kupfer) 2 * Sicherungen Größe Gewicht-- Abmessungen: 117,4 x 47,3 x 29,3 mm Nettogewicht: 218g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 420 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 490 g

Lesen Sie Mehr Weniger

Firmware & software repositories are available click here： MAXKGO MAXKGO BMS User Manual:MAXKGO Remark: Only Support 6S-28S 12A Smart Only Charge BMS and 6S-24S 150A Smart BMS Maxkgo-BMS Privacy Policy (1)Maxkgo-BMS User Protocol (1) Package Included:  1* MKBMS 6S-24S Smart Bluetooch VESC BMS Board(With aluminum shell) 1* Bluetooth module 1* UART module 1* 1.3 inch OLED display LCD screen module 1* 12MM 3-6V key switch 1* GH1.5 single head 5P line 1* GH1.25-5P to Dupont line 1* PH2.0 single head 13P line 1* PH2.0 single head 12P line 1* PH2.0 single head 8P line Operation Notes: Please ensure the correctness of the wiring sequence, from B0-B12, B13-B24, the voltage increases from low to high in sequence. 1. This BMS is compatible with battery packs up to 24s, which is over 102V when fully charged. Electric shocks from high voltage may cause serious injury.Please pay attention to safety when using.

Lesen Sie Mehr Weniger

Produktbeschreibung-- Ladestrom: <60A Entladestrom: < 150A Innenwiderstand: ≤15mΩ Ladespannung: Anzahl der Li-Ionen-Akkus in Reihenschaltung x 4,2 V Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Wenn Sie zum Laden und Entladen denselben Anschluss verwenden, trennen Sie den Stecker vom Stromnetz) Überladeschutz—— Erkennungsspannung: 4,25 ± 0,025 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 4,15 ± 0,05 V Überentladungsspannungsschutz—— Erkennungsspannung: 2,75 ± 0,1 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 3,0 ± 0,1 V Ausgeglichene Spannung—— Erkennungsspannung: 4,15 ± 0,025 V Erkennungsverzögerung: 100 ± 50 MS Ausgleichsstrom: 42±5MA Überentladestromschutz—— Erkennungsspannung: 50±15MV Erkennungsverzögerung: 1000 ± 500 MS Stromschutz: 300±50A 450±50A 600±60A Kurzschlussschutz-- Auslösebedingung: externer Kurzschluss Erkennungsverzögerung: 300 µs Freigabebedingung: Trennen der Last Temperaturkontrollschutz—— Übertemperaturschutz beim Laden und Entladen: 55 °C. Lade- und Entladetemperatur bei hoher Temperatur: 75 °C. Freigabebedingung: Bei normaler Betriebstemperatur Eigenverbrauch-- Arbeitsstromverbrauch: <35UA Stromverbrauch bei Überentladung (Ruhezustand): <10UA Betriebstemperaturbereich: -30°~+80°C Produktmerkmale-- Überladeschutz Überentladungsschutz Überstromschutz Ausgewogener Schutz Temperaturkontrollschutz Geeignet für 8-14S Akkus Größe: 121 * 50 * 12,8 mm Nettogewicht: 244g Gewicht: 331,5 g Paket: 1 * PCBA-Platine 1 * HY2.0 Einzelkopf 15P Leitung Schaltplan

Lesen Sie Mehr Weniger

Click it MINI V6.8 Specifications :  Firmware:  vesc_tool_3.00 5.2 (supporting firmware upgrade) Continuous current: 100A; instantaneous current: 150A (values depend on the mounting and ambient temperature around the device!) Voltage: 14V-60V(Cells: 4-13S; safe for 4S-12S, voltage spikes may not exceed 60V! )  BEC: 5V@1.5A; ERPM: 150000 Support Hall Sensor: No, Sensorless Supported Modes: BLDC, FOC (sinusoidal) Control Interface Ports: USB, CAN, UART, IIC Input Set Support: PPM, ADC, NRF, UART Regenerative capacity: Yes Programmable: Yes Motor wire: 10AWG; Power cable: 8AWG Size: 64x43.5x34.7mm(Including heatsink) Features: Based on vesc6, programmable via VESC_TOOL and support real-time data read. Adopting CPU STM32F405 with the structure of ARM Cortex-M4 allows CPU clock speed.  Support three control modes: Current / Dutycycle / Speed. Protection functions: low voltage protection, high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature protection. Support the function of balancing car by connecting the IMU module through the IIC interface; support inertial measurement unit modules such as MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160 Wiring diagram: MINI V6.8 Plus Specifications :  Firmware: 5.2 (supporting firmware upgrade) Continuous current: 150A; instantaneous current: 200A (values depend on the mounting and ambient temperature around the device!) Voltage: 14V-60V ( Cells: 4-13S; safe for 4S to 12S, voltage spikes may not exceed 60V! ) BEC: 5V@1.5A; ERPM: 150000 Supported sensors: ABI, HALL,AS5047,AS5048A Supported Modes: BLDC, FOC (sinusoidal) Control Interface Ports: USB, CAN, UART, IIC Input Set Support: PPM, ADC, NRF, UART Regenerative capacity: Yes Programmable: Yes Power Wire: 8.0mm bullets female X 2pcs Motor Wire: 8.0mm bullets female X 3pcs Size: 92.7x68x31.5mm(Including aluminum case) Features: 1) Based on vesc6, programmable via VESC_TOOL and support real-time data read. 2) Adopting CPU STM32F405 with the structure of ARM Cortex-M4 allows CPU clock speed. 3) Support four control modes: Current / Dutycycle / Speed 4) Protection functions: low voltage protection, high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature protection. 5) Support the function of balancing car by connecting the IMU module through the IIC interface; support inertial measurement unit modules such as MPU9250, MPU9150, MPU6050, LSM6DS3, BMI160 Wiring diagram:

Lesen Sie Mehr Weniger

ODESC V4.2 Single-drive High-current High-precision Brushless Servo Motor Controller, Software Configuration Compatible with Odrivetool, FOC, BLDC ODESC V4.2(24V/56V) high-performance brushless drive is based on the open-source project ODrive for hardware optimization and enhancement, with stable performance and matching ODrive original firmware. The supporting USB connection to the PC terminal can realize motor debugging and complex multi-directional axis control and can realize FOC control for most brushless motors on the market. With the use of the encoder, it can also realize any torque, speed loop, position loop, current loop, and position control based on trajectory planning, etc. It can be widely used in flexible robot joints, robotic arms, 3D printing, camera universal joints, pan rail, CNC milling machine, ship models, car models, and other DIY, industrial and automation fields. Product Parameters: Hardware version: ODESC V4.2 Drive motor: brushless DC motor (BLDC) Braking method: Power resistors, battery recycling Microprocessor: STM32F405RGT6 Working voltage: 8-24V, 8-56V Maximum current: 120A Continuous current: 70A Motion mode: speed, position, current, torque, trajectory and other control modes. Encoder type: incremental encoder (AB, ABI), absolute value encoder (SPI), Hall sensor (HALL), AMT102, AMT103, TLB5012, AS5047P, etc. Communication interface: USB, PWM, UART, CAN, Analog Input, Step & Direction, GPIO, ASCII, etc. Over-current heat dissipation: PCB integrated high-current open skylight design, adopts thick copper layer and special process of immersion gold, and CN custom-made aluminum metal heat sink, which greatly enhances continuous over-current capability and improves operation stability. Apply to: robot joint control, robotic arm, food delivery robot, inspection robot, AGV car, 3D printing, pan-tilt slide rail, CNC milling machine, force feedback simulator, industrial and automation BLDC control field, etc. Product Size: 63*58*30mm Net Weight Of Product: 70g Package Included: ODESC V4.2*1 Type-C Data Cable*1 50W 2Ω Power Resistor*1 12AWG Silicone Wire*2 SH1.0mm 2P Single Head*1 SH1.0mm 5P Single Head*1 SH1.0mm 6P Single Head*1 SH1.0mm 5P Same Direction Double Head*1 Overall Dimension: Product Size: 63*58*30mm Net Weight Of Product: 70g Package Size:190*100*35mm Packing Weight: 143g Package Size (Including Outer Carton)：200*110*45mm Packing Weight (Including Outer Carton)：180g
