Hallo Leute. Willkommen in diesem Blog. In diesem Blog wird der vollständige Installationsprozess des MAXKGO Master-Slave-Boards BMS und 2 Schütze vorgestellt.
Wir haben auch ein Video zu diesem Blog gemacht. Nachdem Sie es angesehen haben, abonnieren Sie den MAXKGO-Kanal für weitere BMS-Videos.
Hier ist der Videolink: https://youtu.be/lHyuqA7qm9c
Für diese Installation verwenden wir:
1 * Abwärts-Stromversorgungsmodul 12V

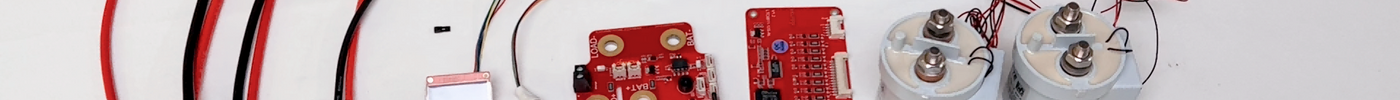

Diese 5 Hauptprodukte und zugehörigen Komponenten
Für diesen Einbau haben wir einen 12S Akkupack verwendet.
Schritt 1: Löten der Kabel
Bei diesem Vorgang haben wir XT90 und einen 90°-Blockkupferanschluss zur Montage des Kabels verwendet.
1. Akkupack-Anschlusskabel – dient zum Verbinden des Akkupacks mit der Master Mini-Platine und dem Schütz
2. Ausgangskabel – dient zum Verbinden von BMS und Ausgangsgeräten (wie ESC)
3. Ladekabel - dient zum Verbinden von Netzteil und BMS
*Schweißen Sie das negative Ende des Ladekabels und das Ausgangskabel an die gleiche Klemme
4. Schütz-Verbindungskabel - dient zum Verbinden von Schütz-1 und Schütz-2
Schritt 2: Löten der Schützverdrahtung
Löten Sie die GH1.25-Einzelkopf-2P-Leitung an den Schütz-1
Löten Sie die HY2.0-Einzelkopf-2P-Leitung an den Schütz 2
Schritt 3: BMS und Schütz zusammenbauen
Siehe detailliertes Schaltbild
1. Verbinden Sie Schütz-2 (mit HY2.0-Einzelkopf-2P-Leitung) mit der Masterplatine
2. Befestigen Sie das positive Ende des Akkupack-Anschlusskabels und des Schütz-Anschlusskabels am BAT+-Anschluss der Hauptplatine.
3. Befestigen Sie das negative Ende des Akkupack-Anschlusskabels am BAT-Anschluss der Hauptplatine.
4. Verbinden Sie die HY2.0-Leitung am Schütz 2 mit dem Entladeanschluss der Hauptplatine.
5. Befestigen Sie das andere Ende des Schützanschlusskabels am negativen Ende (A2) des Schützes-1
6. Verbinden Sie die GH1.25-Leitung am Schütz 1 mit dem Ladeanschluss der Hauptplatine.
7. Befestigen Sie das negative Ende des Ausgangskabels und des Ladekabels am LOAD-Anschluss der Masterplatine.
8. Löten Sie ein schwarzes Silikonkabel an den Pluspol des Ladekabels
9. Befestigen Sie das positive Ende des Ladekabels am positiven Ende (A1) des Schützes-1
10. Befestigen Sie das schwarze Silikonkabel am negativen Ende des CHARGE-Anschlusses des Master Boards
11. Befestigen Sie das positive Ende des Ausgangskabels am LOAD+-Anschluss der Masterplatine.
12. Installieren Sie das 12-V-Abwärtsstromversorgungsmodul am 12-V-Eingang und am „BAT power to PSU“-Anschluss der Masterplatine.
13. Installieren Sie eine 2,0-mm-Überbrückungskappe am „E-STOP“-Anschluss der Hauptplatine.
14. Installieren Sie das OLED-Display-LCD-Bildschirmmodul am „OLED“-Anschluss der Hauptplatine.
15. Installieren Sie einen 12-mm-3-6-V-Schlüsselschalter am „Button“-Anschluss der Hauptplatine.
16.Verbinden Sie die Slave-Platine LTC6811-12S mit dem „ISOSPI“-Port der Master-Platine.
Bitte beachten Sie den Schaltplan unten.

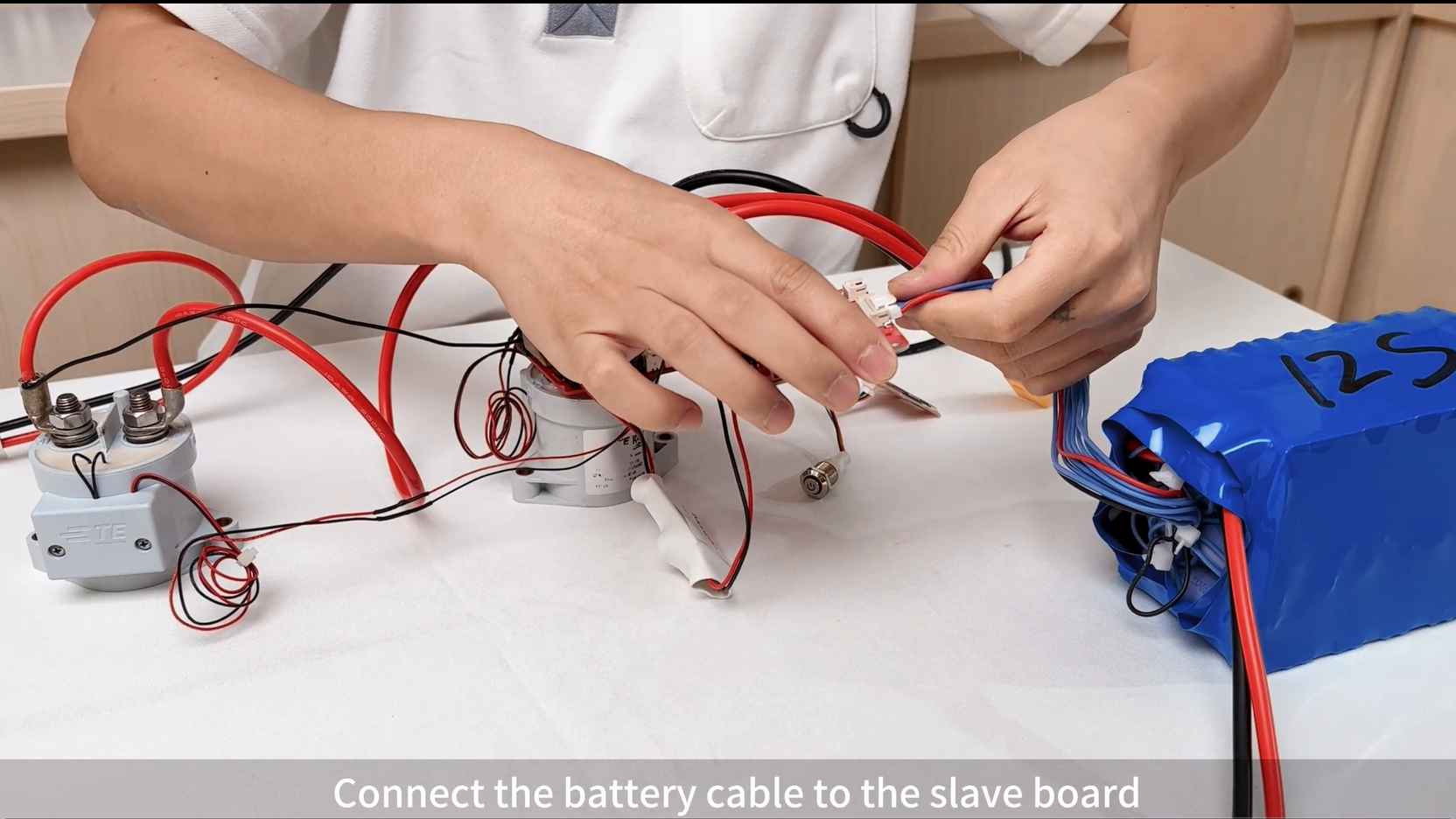

17. Schließen Sie den Akku an

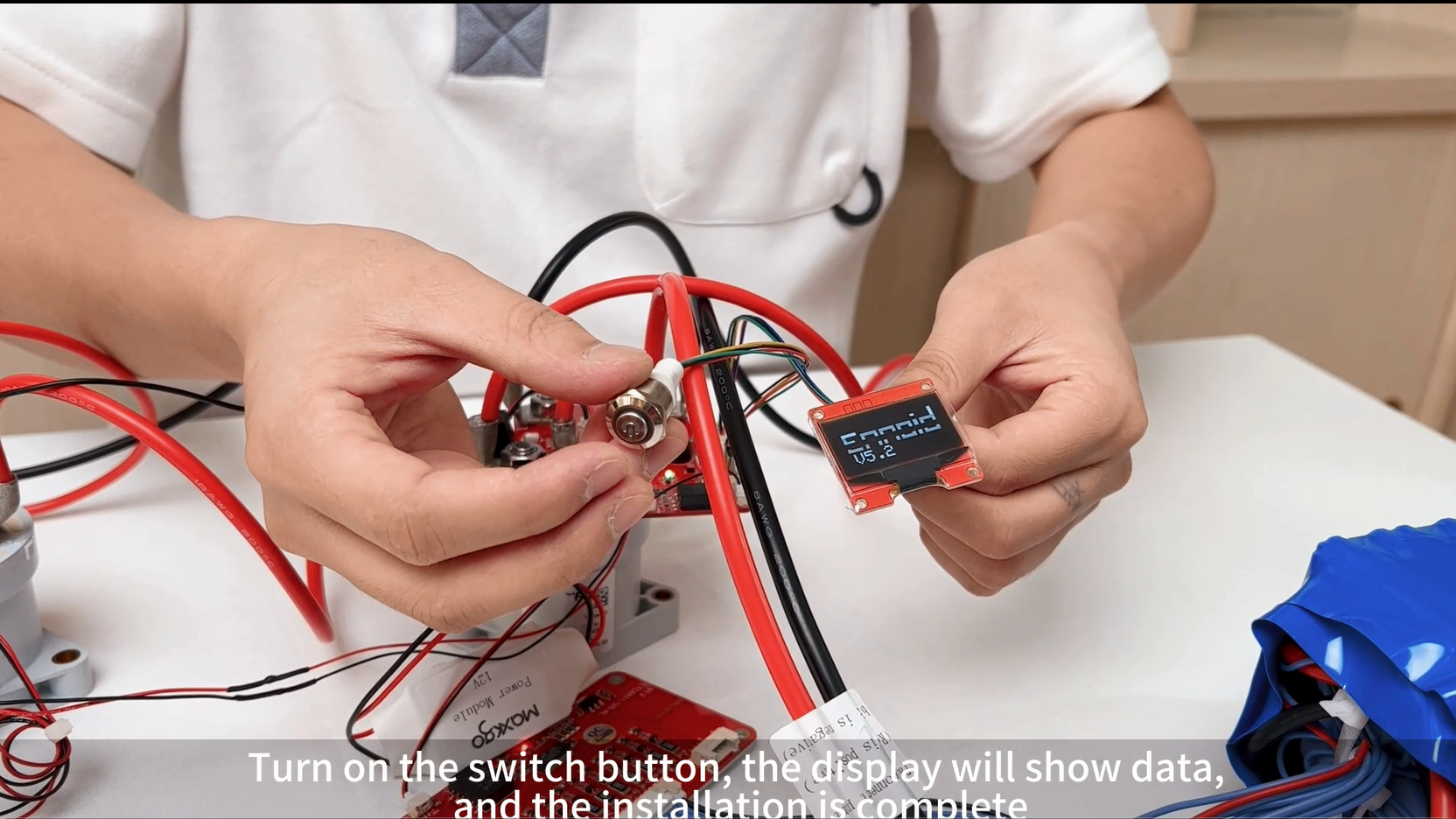

18. Schalten Sie den Schalter ein. Auf dem Display werden Daten angezeigt und die Installation ist abgeschlossen.
(Fehler 18 wird beim ersten Booten angezeigt, was ein normales Phänomen ist. Nachdem die Anzeige erlischt, drücken Sie die Einschalttaste, um das Gerät normal zu starten.)
Im YouTube-Video haben wir einen Ladetest der Batterie durchgeführt. Schauen Sie es sich gerne an.
Vielen Dank für Ihre Geduld beim Lesen, wir sehen uns im nächsten Blog.
