Specifications: Firmware: V1.4 or above (firmware update via Flipsky ESC Tool supported) Voltage: 14V-60V (safe for 4S-12S) Continuous Current: 60A / Single; 120A / Dual (Values depend on the mounting and ambient temperature around the device) Peak Current: 150A / Single; 300A / Dual Communication Ports: USB, CAN, UART, PPM, ADC Input Signals Support: PPM, ADC, UART (compatible with FLIPSKY remote VX4 and VX3Pro only at present), PAS Startup Modes Support: IPDS (sensorless), HFPI (sensorless), HALL (sensored), Encoder (ABI, AS5047 encoder SPI interface) BEC: 5V@1A Multiple Speed Gear Levels: Low, Medium, High, Reverse Front Lights, Rear Brake Lights & Horn: Support Programmable: Yes Regenerative Capacity: Yes Slide Poweron & Auto shutdown: Yes. Auto poweroff time can be customized. Self-resetting switch with green LED button Diameter: 16mm Power Wire Size: 12AWG; Motor Wire Size: 12 AWG Size: L85*W70*H25mm (including heatsink) Features: 1.Adopting CPU AT32F403ARCT7 with the structure of ARM Cortex-M4 allows CPU clock speed. 2.240MHz and the max PWM switching frequency 25KHz improves the motor RPM. Programmable via Flipsky ESC Tool to be compatible with multi-types of motor, different battery voltages and many control ways. 3.Programmable via Flipsky remote controller VX4 (remote firmware version: VX4_V1.4.0 or above). 4.Supporting motor FOC with low working noise and smooth starting. 5.Supporting Real-time data and fault alerts. 6.Supporting adaptive variable PWM frequency control. 7.Supporting sensor mode(HALL) and sensorless mode(IPDS, HFPI). 8.Supporting control types: Current, Duty Cycle, Speed control, Position Control. 9.Protection functions: low and high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature and over current protection, battery over discharge protecting, motor over-temperature protection. 10.Integrated smart switch function: supports sliding poweron and automatic shutdown function; automatic shutdown time is adjustable via Flipsky ESC Tool. 11.Supporting extra interface like front lights, brake lights and horn fixtures (12V 4A). 12.Supporting multiple typed of motor t emperature sensors such as NTC-10K-25℃, NTC-10K-100℃, PT1000, PTC-1K-100℃, KTY and so on. ​Wire Connection:

Lesen Sie Mehr Weniger

Spec:Firmware supporting update via Flipsky ESC ToolVoltage: 14-84V(safe for 4-20S)Continuous current: 50V/60A; 75V/50A; 84V/40A (Values depend on the mounting, ambient temperature and air/water circulation around the device!); Peak Current: 250ACommunication Ports: USB, CAN, UARTInput Signal Support: PPM, UART(compatible with FLIPSKY remote VX4 only), ADCBEC: 5V@1AMultiple Speed Gear levels: Low, Medium, High, ReverseMotor/power wire size: 12 AWGProgrammable: YesRegenerative Capacity: YesSize: L110.5*W55*H30mm(Including Alu. Case)Power Switch Button: Red Features:1.Adopting CPU AT32F403ARCT7 with the structure of ARM Cortex-M4 allows CPU clock speed2.240MHz and the max PWM switching frequency 45KHz, which improves the motor RPM.3.Programmable via Flipsky ESC Tool to be compatible with multi-types of motor, different batteryvoltages and many control ways.4.Programmable via Flipsky VX4 remote(Firmware Version:VX4_V1.2)5.Supporting FOC with low working noise and smooth starting.6.Supporting Real-time data and fault alerts.7.Supporting adaptive variable PWM frequency control.8.Supporting sensor mode(HALL) and sensorless mode(IPDS, HFPI).9.Supporting control types: Current, Duty Cycle10.Protection functions: low and high voltage protection, over-current protection, temperature abnormally protection, mosfets over-temperature and over current protection, battery over discharge protecting, motor over-temperature protection. Application Fields:Electric skateboard / Ebike / E-Scooter / Electric Motorc ycle / Robotics / FPV / RC Toys /Boat / Kayak etc Note: USB cable will be shipped randomly in black or white color.

Lesen Sie Mehr Weniger

Spezifikationen : Displayfarbe: weiß Betriebstemperatur: -40℃～80℃ Kommunikationsmethode: IIC-Serieller Anschluss Stromversorgungsmodus: DC 3,3 V Auflösung: 192*64 Displaygröße: 29,42 x 14,7 mm Abmessungen: 36*33,5 MM Nettogewicht: 7,3 g   Beschreibung :​ Die Leiterplatte besteht aus einer roten Leiterplatte, das Schaltungslayout ist sinnvoller und das Erscheinungsbild schöner. Gleichzeitig wird das doppelseitige Kupfer-Tauchgold-Verfahren angewendet, die Kupferdicke beträgt 1oZ und das Material FR-4 wird ausgewählt, um das Produkt stabiler und schöner zu machen. Vorteile des 1,3 Zoll OLED- Displays: 1. Ultraweiter Betrachtungswinkel 2. Starke Entstörung 3. Hoher Kontrast 4. Goldener Schnitt 5. Das Sehen im weißen Licht ist klar und natürlich Paketliste: 1,3-Zoll-Anzeigemodul ×1 Doppelkopf-5P-Leitung ×1

Lesen Sie Mehr Weniger

Maxkgo 150V 3A Hochleistungs-Abwärtsmodul Spezifikationen: Maximal 150 V Eingang 3A Stromausgang 1-9mA Ruhestrom Bis zu 95 % Umwandlungseffizienz -40°C bis +85°C Dynamische Frequenzumwandlung und geringe Welligkeit Kurzschlussschutz am Ausgang Eingebauter Übertemperaturschutz Der Hauptzweck: Stromversorgung für Autoladegeräte Konstantspannungsnetzteil Solarstromumwandlung Konverter für Elektrofahrzeuge Merkmale: Kleine Größe, große Leistung Dynamische Frequenzumwandlung und geringe Welligkeit Aluminiumsubstrat mit starker Wärmeableitung—— Die Lebensdauer des Netzteils hängt von der Betriebstemperatur ab. Je niedriger die Temperatur, desto länger die Lebensdauer. Das Modul verwendet eine Aluminiumgrundplatte, die eine weitaus bessere Wärmeableitungsleistung als gewöhnliche Verbundplatten aufweist und eine längere Lebensdauer hat. Wenn das Modul in das Gerätegehäuse oder andere Metallmaterialien passt, um die Wärmeableitung zu unterstützen, ist die Lebensdauer länger. 3000 V Spannungsfestigkeit, kein Grund zur Sorge über Leckagen im Aluminiumgehäuse. Maße: Wenn die Platine nicht eingesteckt ist, beträgt die Höhe 17 mm und die Größe der 4 Schraubenlöcher beträgt 3 mm. Während der Installation kann die Platine je nach tatsächlicher Situation direkt an einem festen Objekt befestigt werden, um die Wärmeableitung zu verbessern. Vout = (R3/R2+1) x 1,2 Modulschnittstelle: IN+: DC-Eingang Pluspol 10 V – 130/150 V (muss mehr als 5 V höher sein als der Ausgang) IN-: DC-Eingang Minuspol, verbunden mit dem Minuspol des Ausgangs OUT+: DC-Ausgang Pluspol. OUT-: Minuspol des DC-Ausgangs, verbunden mit dem Minuspol des Eingangs. Aufmerksamkeit: 1. Der Eingang des Produkts sollte größer als die Ausgangsspannung sein, und es ist am besten, einen Spannungsunterschied von mehr als 5 V aufrechtzuerhalten. Der Eingang kann nicht umgekehrt angeschlossen oder mit der Anti-Burn-Platine verbunden werden. Während der Installation kann die Platine je nach tatsächlicher Situation direkt an einem festen Objekt befestigt werden, um die Wärmeableitung zu verbessern. 2. Schließen Sie zuerst den Eingang an, nicht das Ausgabegerät. Schließen Sie zuerst das Verbindungskabel zwischen dem Modul und der Stromversorgung an und schalten Sie dann die Stromversorgung ein. Andernfalls kann es durch die hohe Spannung leicht zu Funkenbildung kommen, die den Schaltkreis beschädigen kann. Nachdem Sie eine geeignete Stromversorgung ausgewählt haben, messen Sie mit einem Multimeter oder Voltmeter, ob die Ausgangsspannung des Moduls mit der vom Gerät benötigten Spannung übereinstimmt, und schließen Sie dann das elektrische Gerät an. Die Verkabelung sollte nicht zu dünn sein, damit das Kabel dem entsprechenden Strom standhält. 3. Schützen Sie induktive Lasten, um eine übermäßige elektromotorische Rückkraft zu verhindern, die über den Ausdauerbereich des Chips hinausgeht. Wenn Sie lange arbeiten müssen, sollten Sie ein Leistungsmodul mit höherer Leistung kaufen. Die tatsächlich vom Lastgerät verbrauchte Leistung sollte 30 bis 75 % der Nennleistung des Moduls betragen. Die Nutzung bei Volllast oder Überlast hat große Auswirkungen auf die Stabilität, Temperatur, Lebensdauer usw. des Moduls. Je mehr Leistung das Modul verbraucht und je näher der Strom am Maximalstrom liegt, desto größer ist die Wärmeentwicklung. Achten Sie bei der Verwendung auf die Wärmeableitung. 4. Dieses Modul ist eine nicht isolierte Stromversorgung. Wenn das Gerät teuer ist und in Hochspannungs- und komplexen Umgebungen verwendet wird, wird empfohlen, eine isolierte Stromversorgung (mit einem Trenntransformator) zu verwenden.

Lesen Sie Mehr Weniger

Die MKBMS 15-24S_120A BMS-Platine ist eine voll funktionsfähige Lithium-Ionen-Batterieschutzplatine mit passivem Ausgleich. Der Dauerstrom kann bis zu 120 A erreichen. Sie unterstützt Überladeschutz, Überladungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz usw. Umfassende Bewertung von E-Bikes, E-Skateboards, Elektromotorrädern, E-Scootern, elektrischen Balance-Autos und anderen Bereichen. Parameter: Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Bei Verwendung des Lade- und Entladeanschlusses den P- trennen) Batterietyp: Li-Ionen-Batterie (Standardspannung 3,7 V) Balance-Methode: passive Balance Anzahl der Batteriestränge: 15S-24S Überladespannung: 4,25 V Überladewiederherstellungsspannung: 4,15 V Überentladungsschwelle: 2,8 V Überentladungsauslösung: 3,0 V Passive Ausgleichs-Einschaltspannung: 4,125 V Ladestrom: 80A Entladestrom: 120A Ladeüberstrom: 200A Entladeüberstrom: 480A Ladeschutztemperatur: 50°C Ladewiederherstellungstemperatur: <45 °C Entladeschutztemperatur: 70°C Entladerückgewinnungstemperatur: <60°C Größe: 140*66*16mm Detaillierte Parameter finden Sie in der „15-24S BMS-Parametertabelle“. Besonderheit: Balance-Funktion, vollständig aktivieren die Batteriekapazität Keine Parameteranpassung nötig, die Bedienung ist einfacher Metallkühlkörper, stabilere Leistung Mit der verriegelbaren Kabelanordnung ist die Verkabelung sicherer Funktion: Überladeschutz Überentladungsschutz Überstromschutz Kurzschlussschutz Temperaturkontrollschutz Ausgewogener Schutz Statischer Schutz Lasterkennungsfunktion Anwendung : Elektrisches Skateboard Elektrofahrrad Intelligentes Balance-Auto Elektroroller Gabelstapler Auto reinigen Sightseeing-Auto Energiespeicher Stromversorgung für den Außenbereich Versandliste: 1X MKBMS Li-Ionen-BMS-Platine 1X GH2.0 Einzelkopf-P-Linie (mit Schnalle) Betriebliche Angelegenheiten: bitte achten Sie bei der Verdrahtung auf die korrekte Verdrahtungsreihenfolge. Bitte ordnen Sie die Zeilen der Reihenfolge B0-B12, B13-B24 an. Wenn die Batterie vollständig geladen ist, erreicht die Spannung maximal 100 V. Es besteht die Gefahr eines Stromschlags, achten Sie daher bitte auf den Schutz.

Lesen Sie Mehr Weniger

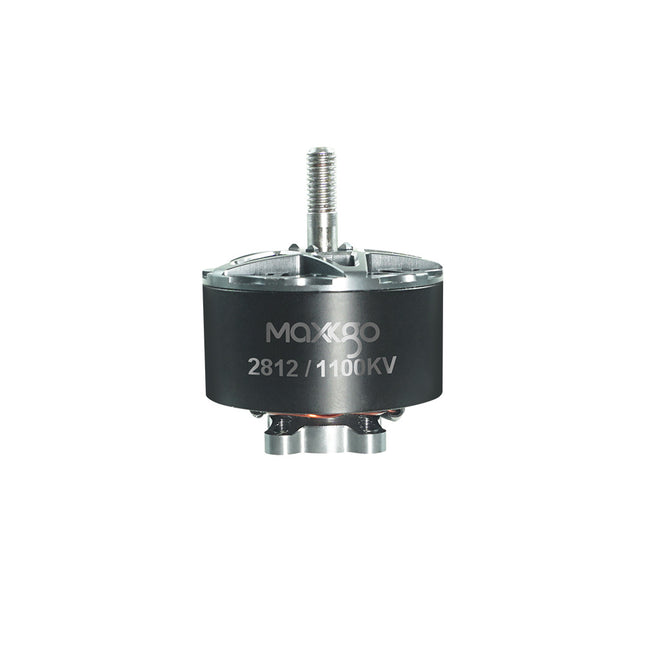

Specifications: KV Value: 1100 Axis Extension size: 16 ± 0.3mm Silicon Steel SheetOuter Diameter: 28mm Motor Phase Number: 3Phase Lead Specification: 18AWG special soft silicone wire/200mm Motor Outer Diameter D: 34 ± 0.1mm Rated Voltage U0: 24.0V No-load Speed n0: 25000rpm ± 10% No-load Current I0: 2.2A ± 20% Magnet Grade: N52H Screw Hole: 4-M3 * 3.5 Product Photo:

Lesen Sie Mehr Weniger

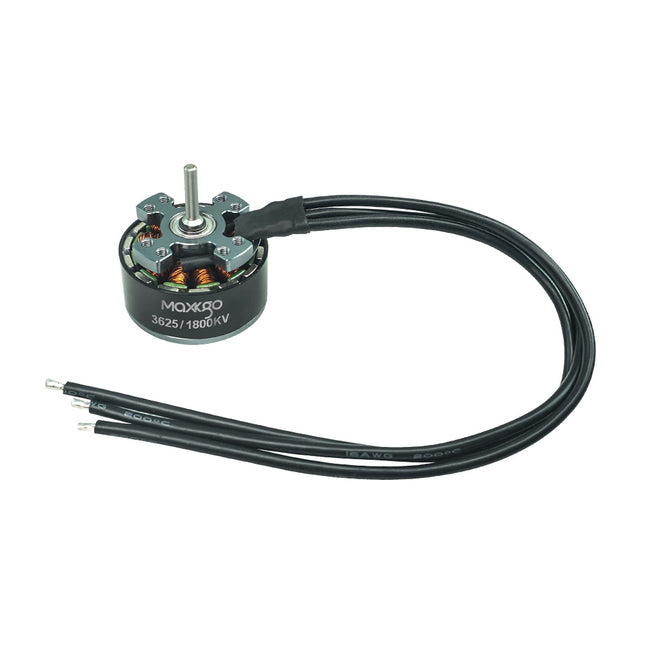

Specifications: Model: 3625 KV Value: 1800 KV Axis Extension Size: 16±0.3mm Outer Diameter Of Silicon Steel Sheet: 30mm Axial Clearance: <0.1 Silicon Steel Sheet Height: 12mm Installation Of Threaded Hole Positioning Dimensions: 25±0.1mm Magnetic Grade: N52H Screw Hole: 8-M3*3.5 Phases: 3 Phase Lead Specifications: 16AWG special soft silicone wire/200mm Slot Poles Number: 12N/14P Motor Weight (with leads): 92g Ctator Coil Connection Type: △ Rated Voltage : 16.8V Insulation Resistance: ≥0.5MΩ Interphase Resistance R: 20.3mΩ±10% Motor steering: C.W/C.C.W No Load Speed : 29300rpm±10% Voltage Range: 2～4S No Load Current: 4.5A±20% Motor Outer Diameter D: 36±0.1mm Max. Current: 69A Model Body Height: 25±0.3mm Max. Power: 1150W Test Voltage: 16.8V Resistance: 20.3Ω Product Photo:

Lesen Sie Mehr Weniger

Produktbeschreibung-- Ladestrom: ≤10A Entladestrom: 30A Innenwiderstand: ≤15mΩ Ladespannung: Die Anzahl der in Reihe geschalteten Lithium-Ionen-Akkus x 4,2 V. Verkabelung: Gleicher Port Überladeschutz—— Erkennungsspannung: 4,25 ± 0,025 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 4,15 ± 0,05 V Überentladungsspannungsschutz—— Erkennungsspannung: 2,75 ± 0,1 V Erkennungsverzögerung: 1000 ± 500 MS Auslösespannung: 3,0 ± 0,1 V Ausgeglichene Spannung—— Erkennungsspannung: 4,15 ± 0,025 V Erkennungsverzögerung: 100 ± 50 MS Ausgleichsstrom: 42±5MA Überentladestromschutz—— Erkennungsspannung: 50±15MV Erkennungsverzögerung: 1000 ± 500 MS Stromschutz: 50±8A Kurzschlussschutz-- Auslösebedingung: externer Kurzschluss Erkennungsverzögerung: 300 µs Freigabebedingung: Trennen der Last Temperaturkontrollschutz—— Übertemperaturschutz beim Laden und Entladen: 55 °C. Lade- und Entladetemperatur bei hoher Temperatur: 75 °C. Freigabebedingung: Bei normaler Betriebstemperatur Eigenverbrauch-- Arbeitsstromverbrauch: <35UA Stromverbrauch bei Überentladung (Ruhezustand): <10UA Betriebstemperaturbereich: -30°~+80°C Produktmerkmale-- Überladeschutz Überentladungsschutz Überstromschutz Ausgewogener Schutz Temperaturkontrollschutz Gilt für 4S-7S / 8S-14S Li-Ionen-Akku Paket-- 4S-7S: 1 * 4-7S BMS PCBA-Platine 1 * HY2.0 Einzelkopf 8P-Leitung Nettogewicht: 12,2 g Gewicht: 87 g Größe: 47,6 x 32 x 9,2 mm 8S-14S: 1 * 8-14S BMS PCBA- Platine 1 * HY2.0 Einzelkopf 7P-Leitung 1 * HY2.0 Einzelkopf 8P-Leitung Nettogewicht: 13,3 g Gewicht: 96 g Größe: 47,6 x 32 x 9,2 mm AUFMERKSAMKEIT-- 1. Es ist strengstens verboten, Ausgleichskabel in das BMS einzuführen, bevor die Batterien angeschlossen werden. Stellen Sie zunächst sicher, dass das Kabel richtig verlötet ist, und schließen Sie dann die BMS-Platine an. 2. Die Reihenfolge der Anschlusskabel für BMS: a. Vom dünnen schwarzen Ausgleichskabel bis zum Stern verbinden Sie das zweite Kabel (dünnes rotes Kabel) mit dem Pluspol der 1. Batterie. Verbinden Sie dann der Reihe nach die Pluspole aller Zellen bis zum letzten B+. b. Bitte stecken Sie den Stecker nicht direkt ein, nachdem das Kabel angeschlossen wurde. Messen Sie die Spannung zwischen jeweils zwei benachbarten Metallanschlüssen auf der Rückseite des Steckers. Bei einer ternären Polymerbatterie sollte die Spannung zwischen 3,0 und 4,2 V liegen, und die Spannung der Eisen-Lithium-Batterie sollte zwischen 2,0 und 3,6 V liegen. Die Spannung sollte zwischen 1,5 und 2,75 V liegen. c.Nachdem Sie bestätigt haben, dass die Verdrahtungsreihenfolge und die Spannung der Kabel korrekt sind, stecken Sie sie in die Buchse der Schutzplatine. Achtung: Die Kabel der verschiedenen Hersteller sind nicht universell einsetzbar, bitte achten Sie darauf die passenden Kabel zu verwenden. 3. Messen Sie nach Abschluss der Verkabelung, ob die Spannung der Batterien B+ und B- sowie die Spannung von B- und C- gleich sind. Wenn sie gleich sind, funktioniert die Schutzplatine normal und kann normal verwendet werden. Wenn sie nicht gleich sind, überprüfen Sie die Verkabelung erneut.

Lesen Sie Mehr Weniger

Die MKBMS 4-14S_80A BMS-Platine ist eine voll funktionsfähige Lithium-Ionen-Batterieschutzplatine mit passivem Ausgleich. Der Dauerstrom kann bis zu 80 A erreichen. Sie unterstützt Überladeschutz, Überladungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz usw. Umfassende Bewertung von E-Bikes, E-Skateboards, Elektromotorrädern, E-Scootern, elektrischen Balance-Autos und anderen Bereichen. Parameter : Besonderheit: Verkabelung: gleicher Anschluss oder unterschiedliche Anschlüsse (Wenn Sie zum Laden und Entladen denselben Anschluss verwenden, trennen Sie den P-Anschluss) Balance-Funktion, vollständig aktivieren die Batteriekapazität Keine Parameteranpassung nötig, die Bedienung ist einfacher Metallkühlkörper, stabilere Leistung Mit der verriegelbaren Kabelanordnung ist die Verkabelung sicherer Funktion: 1. Überladeschutz Überentladungsschutz Überstromschutz Kurzschlussschutz Temperaturkontrollschutz Ausgewogener Schutz Statischer Schutz Lasterkennungsfunktion Anwendung : Elektrisches Skateboard Elektrofahrrad Intelligentes Balance-Auto Elektroroller Gabelstapler Auto reinigen Sightseeing-Auto Dreirädriges Auto Versandliste: 1X MKBMS (4/7/10/13/14) S 80A Li-Ionen-BMS-Platine 1X GH2.0 Einzelkopf (5/8/11/14/15) P-Linie (mit Schnalle) Betriebliche Angelegenheiten: Bitte achten Sie bei der Verdrahtung auf die Einhaltung der korrekten Verdrahtungsreihenfolge. Bitte ordnen Sie die Zeilen der Reihenfolge B0-B14 an. Wenn die Batterie vollständig geladen ist, erreicht die Spannung maximal 100 V. Es besteht die Gefahr eines Stromschlags, achten Sie daher bitte auf den Schutz.

Lesen Sie Mehr Weniger

Das MKBMS 4S-24S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-24S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-24S Serienanzahl: 4-24S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 110*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-24s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen : Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einräder ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt : 1 * MKBMS 4S-24S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 12P Leitung 1 * GH2.0 Einzelkopf 13P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B12, B13-B24 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 24 s kompatibel, was bei voller Ladung über 100 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus. Schaltplan: 4S: 24S:

Lesen Sie Mehr Weniger

Beschreiben: Das MKBMS 4S-30S 20A Only Charge Battery Protect Board-Gerät wurde entwickelt, um das Laderisiko zu verringern. Es ist ultrakompakt und einfach zu verwenden, ohne dass eine Konfiguration erforderlich ist. Mit hohem Ladestrom, LED-Lichtern für Ausgleichsaktivität, Überlade- und Übertemperaturschutz. Wird häufig in Elektrofahrrädern, Elektrorollern, Onewheels und anderen Bereichen verwendet. Nur die Ladeplatine MKBMS 4S-30S 20A unterstützt keinen Entladeschutz. Bitte entladen Sie nicht über diese Schutzplatine. Adapterplatine: https://shorturl.at/bhjTY Spezifikationen: Typ: Nur laden Zellchemie: Li-Ionen (3,7 V nominal) Ausgleichsmethode: Passiver Ausgleich 4S-30S Serienanzahl: 4-30S Ladestrom: 20A Überladespannung: 4,25 V Überladerücksetzung: 4,19 V Balance: 20–30 mA bei 4,2 V (Bitte balancieren Sie die Batterie vor dem Laden aus) Übertemperatur: 60°C Übertemperatur-Reset: 40°C Größe: 130*30*11mm Nettogewicht: 30g Merkmale: Kompaktes Design, das nur auflädt LED-Anzeige für Zellengleichgewicht Kompatibel mit 4s-30s Akku Ultrakompakt und einfach zu bedienen, keine Konfiguration erforderlich Kühlkörpergehäuse aus eloxiertem Aluminium, stabile Leistung Funktionen: Balance-Funktion Überladeschutz Übertemperaturschutz LED-Anzeige für Zellengleichgewicht Häufige Verwendungen: ▪ Einrädrige elektrische Skateboards ▪ Elektrische Skateboards ▪ Elektroroller ▪ Elektrofahrräder ▪ EUCs Lieferinhalt: 1 * MKBMS 4S-30S 20A Nur Ladeplatine 1 * GH2.0 Einzelkopf 15P Linie 1 * GH2.0 Einzelkopf 16P Linie 1 * HY2.0 Einzelkopf-2P-Kabel mit Thermoschutzschalter 1 * Ladekabel mit XT30- oder XT60-Anschlüssen Hinweise zur Bedienung: Bitte achten Sie auf die korrekte Verdrahtungsreihenfolge, von B0-B15, B16-B30 steigt die Spannung der Reihe nach von niedrig nach hoch an. Dieses BMS ist mit Akkupacks bis zu 30 s kompatibel, was bei voller Ladung über 5 V Gleichstrom entspricht. Stromschläge durch Hochspannung können schwere Verletzungen verursachen. Bitte achten Sie bei der Verwendung auf die Sicherheit. Dieses Gerät dient zur Reduzierung des Aufladerisikos und bietet keinen Schutz vor Überstromentladung, Unterspannung, internen Kurzschlüssen oder Übertemperatur des Akkus.

Lesen Sie Mehr Weniger

MAXKGO-SS BMS basiert auf dem modularen BMS von LTC6811 und STM32 MCU. Es ist eine voll ausgestattete Batterieschutzplatine für Elektromotorräder, leichte Elektrofahrzeuge und elektrische Skateboards. Es ist ein intelligentes Mini-BMS, das Ladeschutz, Entladeschutz, Temperaturschutz und passiven Ausgleich integriert. (Die werkseitige Standardeinstellung ist 24S. Wenn Sie sie ändern müssen, ändern Sie sie bitte selbst.) Firmware- und Software-Repositories sind auf unserer Github-Seite verfügbar.  Wenn Sie ein BMS mit mehr Serien benötigen, ist 24S BMS möglicherweise eine gute Wahl. Weitere Informationen: https://bit.ly/3LQcl5S Produktparameter: Anwendbare Batterie und Spannung—— Empfohlene Serienzelle: 6S-12S Betriebsbereich der Zellspannung: 2 V – 5 V. Aufladung-- Ladespannung: 24 V - 52 V Ladestrom: ≤ 10 A Abs. Max. Batteriespannung: 60V Minimale Betriebsspannung: 14V Dauerladestrom: 10A Es wird empfohlen, 8A ohne Schale nicht zu überschreiten Überladeschutz—— Überladeerkennungsspannung: 2 V – 5 V Überladeschutzverzögerung: ≥4ms Überladefreigabespannung: 2 V – 5 V. Entladung-- Entladestrom: ≤70A Entladespannung: 24 V - 52 V Überentladungsschutz—— Überentladungserkennungsspannung: 0-5 V Überentladungsfreigabespannung: 0-5 V Überstromschutz-- Verzögerung bei Überstromerkennung: ≥4 ms Entladeschutz mit Überstromauslöser Bedingung: ohne Last Kurzschlussschutz-- Kurzschlusserkennungsspannung: Kurzschluss der externen Last Verzögerung bei der Kurzschlusserkennung: 320 µs Kurzschlussschutzauslösung: ohne Last Ausgleichsstrom: 86 mA bei 4,2 V Temperaturschutz—— Temperaturschutz: -20℃—+120℃ Arbeitstemperaturbereich: -20℃—+80℃ Lagertemperaturbereich: -20℃—+100℃ Eigenverbrauch-- Arbeitsstrom: ≤40mA Ruhestrom: ≤100uA Beschreibung der Hauptfunktionen ——Programmierbar Überladeschutz: Ja Überentladungsschutz: Ja Temperaturschutz: Ja Wärmemanagement: Ja Balance-Funktion: Ja Balance-Methode: passive Balance Akkupack-Kapazitätserkennung: Ja Batterie-Innenwiderstandserkennung: Ja Unterstützte Batterie: Unterstützt fast alle Lithiumbatterien wie Lithium-Ionen-Batterie, Lithium-Polymer-Batterie, Lithiumphosphat-Batterie usw. Merkmale- Kompaktes Layout und Mini Verwendung einer Hülle aus Aluminiumlegierung für bessere Wärmeableitung. Design in Automobilqualität, Verriegelungsstecker in Automobilqualität. Konfiguration und Firmware-Upgrades über USB mit dem MAXKGO-BMS-TOOL und dem ENNOID-BMS-TOOL. Überwachungs- und Ausgleichs-IC in Automobilqualität mit separater Stromversorgung für höhere Zuverlässigkeit Spannungsmessungen für Last, Ladegerät und Akkupack Bidirektionale Stromüberwachung SOC basierend auf Coulomb-Zählung Feuchtigkeitssensor und Platinentemperaturüberwachung Ladegerät-Erkennungsschaltung Integrierte Vorladeschaltung Einschalttaste, USB-C, UART, I2C und isolierte CAN-Bus-Schnittstelle Integrierter hocheffizienter 3,3-V-Regler, der vom Hauptakkupack gespeist wird Schraubverbinder in Automobilqualität mit hoher Strombelastbarkeit für Hauptstromanschlüsse Summer und Status-LED Sicherheit: Konfigurierbare Unter-/Übertemperaturabschaltungen für Laden und Entladen Konfigurierbare Unter-/Überzellenspannungsabschaltung Konfigurierbare Überstromabschaltung Konfigurierbarer minimaler Vorladewert Hohe Seitenlast und Ladegerät trennt Transientenspannungsunterdrückung an allen Eingängen Sekundärsicherung aller Balancekanäle, USB-Anschluss und Netzteil Anwendung -- Elektrisches Skateboard Elektrofahrrad Elektrisches Einrad Elektroroller Elektrisches Dreirad Solar-Straßenlaterne Energiespeicherausrüstung Sightseeing-Auto Handhabung von Gabelstaplern Verbraucherroboter Lieferinhalt-- 12s All-in-One-BMS-Board mit Shell: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine (mit Aluminiumgehäuse) 1 * HY2.0 Einzelkopf 10P Linie 1 * HY2.0 Einzelkopf 13P Leitung 2 * GH1.25 Einzelkopf-5P-Kabel 1 * GH1.25-5P zur Dupont-Linie 1 * USB-Kabel Typ-C Datenkabel 1*2,0 MM Überbrückungskappe 1 * 1,3-Zoll-OLED-Display-LCD-Bildschirmmodul 1*12MM 3-6V schlüssel schalter 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board mit Gehäusegröße und -gewicht -- Größe: 89 x 40 x 20,8 mm Nettogewicht: 106,5 g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 303,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 380g 12s All-in-One-BMS-Board ohne Hülle: 1 * PCBA MKBMS-SS-12S Hauptsteuerplatine 1*2,0 MM Überbrückungskappe 4 * M5 * 8 Edelstahl-Rundkopfschrauben 4 * M5 Kupferdichtung 4*90 Grad Winkelklemmenblock T90-6/5 (Rotkupfer) 1* XT30 (weiblich) 12s All-in-One-BMS-Board ohne Gehäusegröße und -gewicht – Größe: 84 x 35 x 20 mm Nettogewicht: 65g Verpackungsgröße: 140 x 110 x 50 mm Verpackungsgewicht: 126,5 g Einschließlich Umkartongröße: 170 * 120 * 100 mm Gewicht mit Umkarton: 230g Schaltplan 6 bis 12 Jahre 8 bis 12 Sekunden 12er-12er 12s-12s-Schaltplan nur zum Laden 12s-12s ohne Aluminiumschale Sollten Sie weitere Diagramme für andere Baureihen benötigen, kontaktieren Sie uns bitte!
